9th session

高剛性減速機 扁平・軽量タイプの特長

このコーナーでは、高剛性減速機「UXiMO」の関係者が、製品の魅力などについてお答えさせていただきます。
9回目のテーマは2022年10月25日発表しました「高剛性減速機 扁平・軽量タイプ(DGF)」について、第8回で「ガッキー」が話してくれた製品の概要・魅力をもう少し踏み込んで聞いてみたいと思います。今回は開発の若手「ケニー」にインタビューします。実は同期のケニー!遠慮なくビシバシ質問していきますよ~!では、よろしくお願いいたします。

RIN

RIN

ケニー

ケニー

扁平・軽量タイプが現れた

特長と用途

ケニー

「「ガッキー」の代理できましたケニーです。同期なのでお手柔らかに・・・よろしくお願いします!「高剛性減速機 扁平・軽量タイプ(DGF)」は、減速機自体が「薄く」「軽い」製品となります。
ラインナップは3枠番(外径71.5mm・81.5mm・91.5mm)×2減速比(1/50・1/100)の6機種です。
特長は大きく3点ありますよ!
1つ目は文字通り「扁平・軽量」、2つ目に「入力ベアリング内蔵」、最後に「高精度」ですが、詳しくは前回「ガッキー」がお話していましたので割愛しますね。詳細は前回のコラムを読んでいただけますと嬉しいです。」

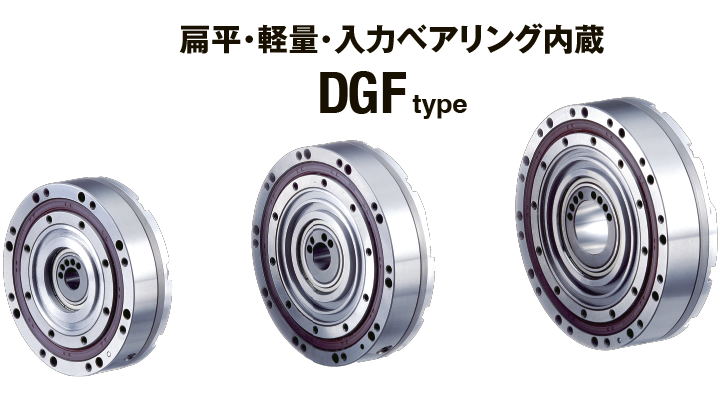

扁平・軽量タイプ3枠番
RIN

「私も実物を見てみましたが、扁平・軽量タイプ(DGF)は大口径中空タイプ(DGH)と比べて薄くて軽くてビックリしました~!
どのような用途を想定されているのですか?」

ケニー

「産業ロボットの先端軸のアーム(など)をはじめとして、軽量・コンパクト化、薄型化を必要とされる各種装置で活躍できると思います。
例えば、垂直多関節ロボット先端軸、ウェハ搬送ロボット先端軸、低床型AGVの昇降駆動、ウォータージェット加工機の先端軸などを想定しています。
軽量化を活かしてサービスロボットにも使っていただける製品です。」

多関節ロボット:先端軸 ウエハ搬送ロボット:先端軸 低床型AGV/AMR:昇降駆動部 ウォータージェット加工機:先端軸

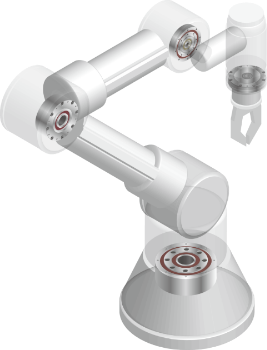

  • 多関節ロボット:先端軸

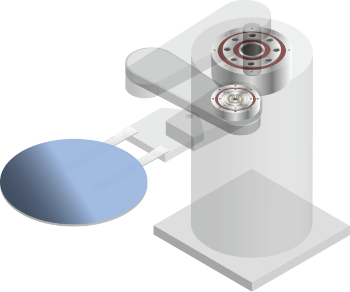

  • ウエハ搬送ロボット:先端軸

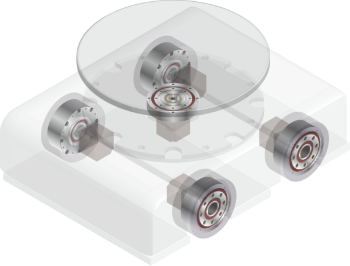

  • 低床型AGV/AMR:昇降駆動部

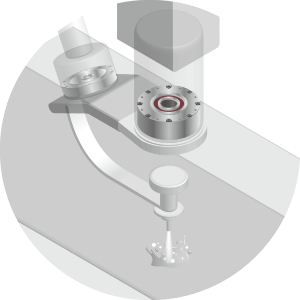

  • ウォータージェット加工機:先端軸
RIN

「「大口径中空タイプ(DGH)」と「扁平・軽量タイプ(DGF)」がひとつの装置内に組み込まれていることも想定されているんですね!お客様の用途に合わせて、選んでいただけるよう製品ラインナップを増やしているんですね。」

ケニー

「そうなんです!
同じ装置の中でも、例えばロボットの基軸など、大きなトルクや剛性が必要なところには大口径中空タイプ(DGH)、先端軸でそれほど力はいらないけど「軽くしたい、薄くしたい」といったところには扁平・軽量タイプ(DGF)が活躍できるかな、と思っています。」

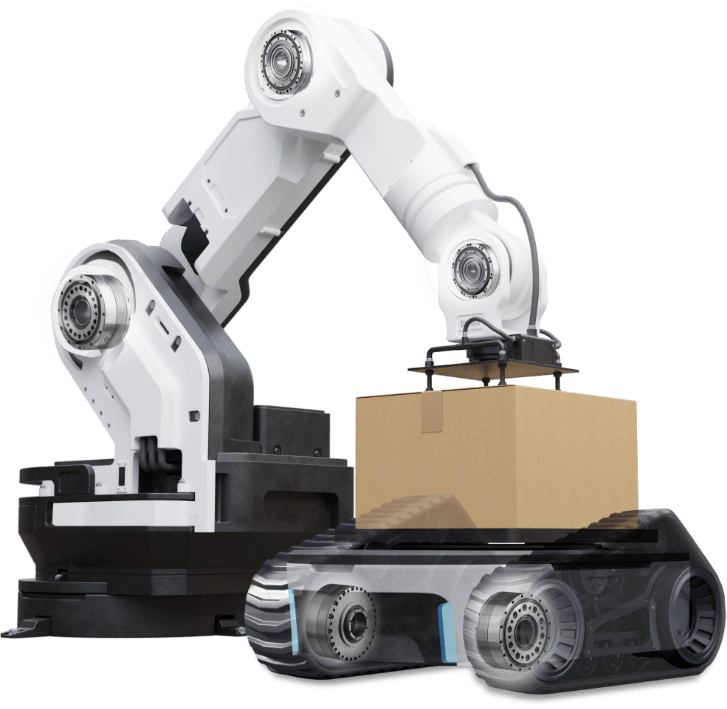

多関節ロボット&AGV

薄く・軽くの秘密

RIN

「前回、「高剛性減速機大口径中空タイプ(DGH)」に比べて、幅も重量も約50%ダウンしているお話しを聞きましたが、どのような構造で薄く・軽く出来たのですか?」

ケニー

「こちらを見てください!

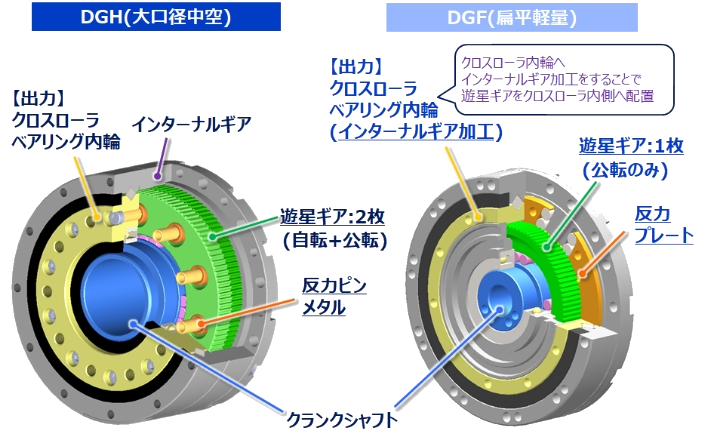

「大口径中空タイプ(DGH)」と「扁平・軽量タイプ(DGF)」の構造の違いです。
構造の違いは色々ありますが、簡単に言うとポイントは2点!
組み込まれる遊星ギアが「DGHは2枚」に対して「DGFは1枚」という点と、DGHは出力であるクロスローラベアリング内輪とインターナルギアは別々でしたが、DGFはクロスローラ内輪へインターナルギア加工をすることで、遊星ギアをクロスローラの内側に配置している、という点です。」

扁平・軽量タイプ構造図
RIN

「実際に内部構造を比べてみると、薄く・軽くするために開発の皆さんが試行錯誤した姿が目に浮かびますね~!
でも遊星ギアが1枚・・・なかなかどうやって回ってるか理解するのが難しいですね。動きは前回茶ねこさんがPRしてたプロモーションビデオでもう一度復習してみます!
ちなみにこちらも前回、「ガッキー」が「入力ベアリング内蔵」ついて教えていただきましたが、復習をかねてもう少し詳しく教えてください。」

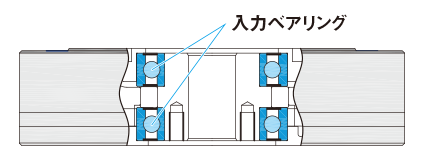

入力ベアリング内蔵
ケニー

「了解しました!

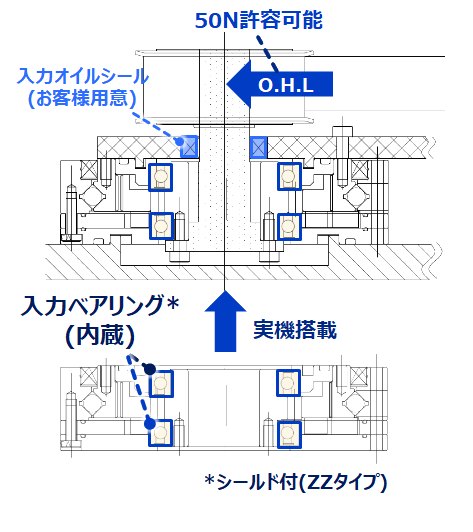

本製品は減速機に入力ベアリングを内蔵しているため、お客様に別途ベアリングを用意いただくことが不要なんです。下の絵で見てもらうと分かりやすいかな?
入力ベアリングが内蔵されていないと、減速機の外側に別途お客様が用意する必要がありますので、その分、装置の幅が大きくなってしましますが、ニッセイの扁平・軽量タイプ(DGF)はO.H.Lが例えばDGF005なら50N許容可能な入力ベアリングを内蔵しています。
減速機自身の薄さ・軽さに加え、お客様が装置を設計する際には、ベアリング分、装置サイズをコンパクトにできるのを実感いただけると思いますよ。」

入力ベアリング
RIN surprise

「装置設計の「軽量・コンパクト化」ニーズはたくさんありますよね!お客様のご要望に合うと嬉しいですね!」

グリース漏れを防止するシール

RIN

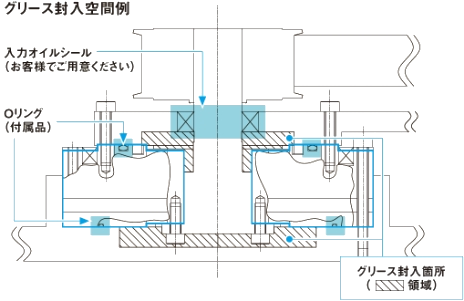

グリース封入空間例

「上の図に『入力オイルシール(お客様でご用意ください)』って書いてありますが、こちらについて教えてください。」

ケニー

「入力オイルシールですね。
「DGF type ご使用上の注意」で詳しく書いてありますが、扁平・軽量タイプ(DGF)は、工場出荷時には減速機内部にグリースを充填していますが、入力軸のオイルシールは装着していませんので、必要に応じてお客様の装置側でグリース漏れを防止するシール等を取り付けていただくようお願いしています。
また、装置側で空間容積の70~80%に当社専用グリース(別売)を封入してくださいね。(グリース密度:0.9g/㎤)」

RIN

「専用のグリースがあるんですね!」

ケニー

「装置への充填専用のグリース(35g)をオプションでご用意しております。購入につきましては、当社各営業所までお問い合わせくださいね。

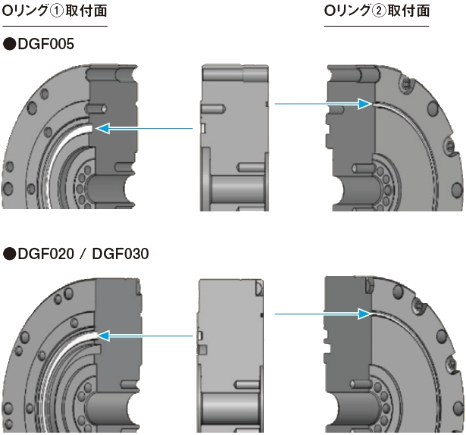

あとは減速機を取り付ける際には、取付面にOリング(2種類)を付けてください。こちらは製品に付属していますよ。」

Oリング
RIN

「そういえば、今回は茶ねこさん出てこなかった。あっ寝ているみたい。

寝ている茶ねこさん

♪ね~こはコタツで丸くなる~♪って歌もあるし、冬はコタツでぬくぬくしたくなっちゃうよね~、そっとしておこう!
コタツで寝てる茶ねこさんとは正反対に、冬なのにアロハシャツ!南国の雰囲気で登場の「ケニー!」
実は結婚式をしてきたところ・・・という話を聞きました!
初登場どうでしたか?結婚式はどうでしたか?新婚生活はどうですか?
(最後に質問攻めしちゃった!笑)皆さんに一言お願いします!」

ケニー

「私のプライベートな話は少々照れくさいですが・・・先日私、沖縄宮古島で結婚式&ハネムーンを過ごしてきまして、南国の雰囲気があまりにも楽しく忘れられなかったので、今回はアロハシャツで登場させていただきました!

今後、DGFのお客様対応を担当させていただくことになっておりますので、営業の皆様と一緒に、お客さまの元へお伺いする機会があると思います。皆さまにお会いできることを、楽しみにしております!たくさんのお客さまから、製品に関するご意見やご要望を直接受け取り、それを今後の改良・改善につなげていくことで、DGFをより使いやすく、皆様から愛される製品にしていけるよう頑張ります!」

RIN

「新婚の「ケニー!」きっと高剛性減速機の開発にも益々力が入って、活躍してくれると思います!初登場ありがとうございました~!
