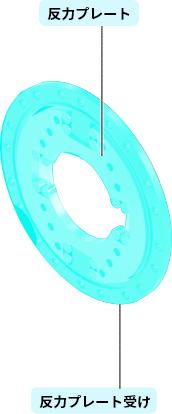

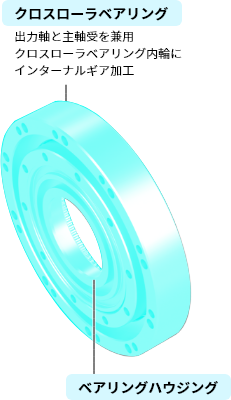

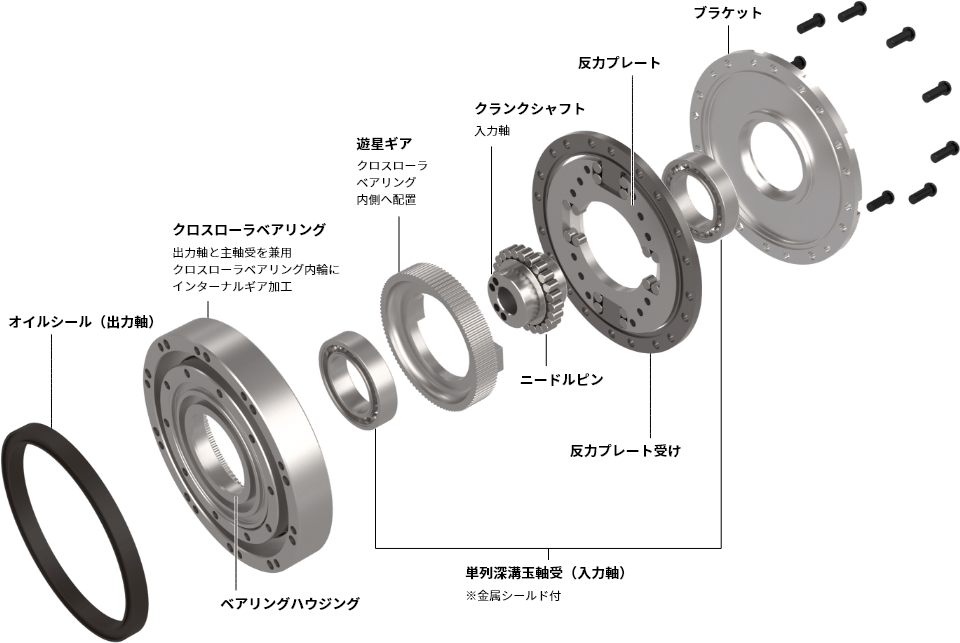

構造・特長

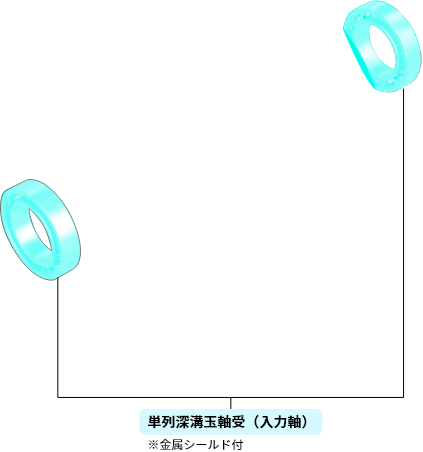

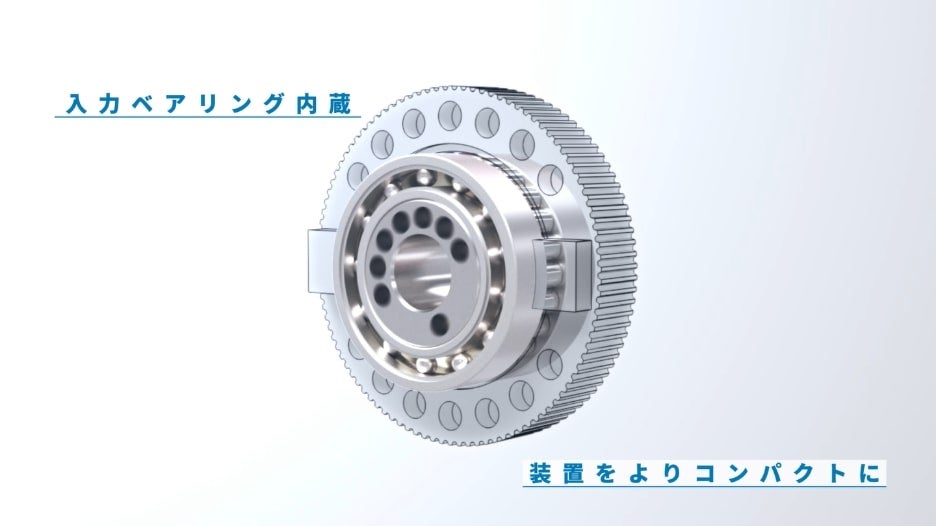

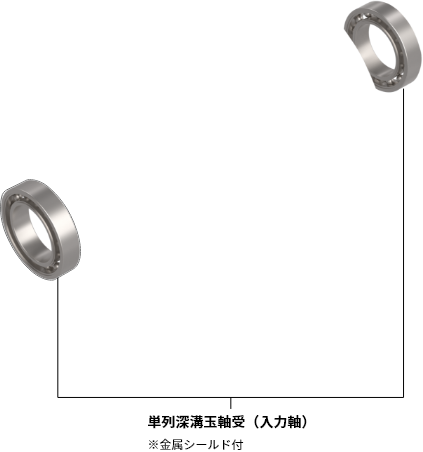

【特長】扁平・軽量・入力ベアリング内蔵

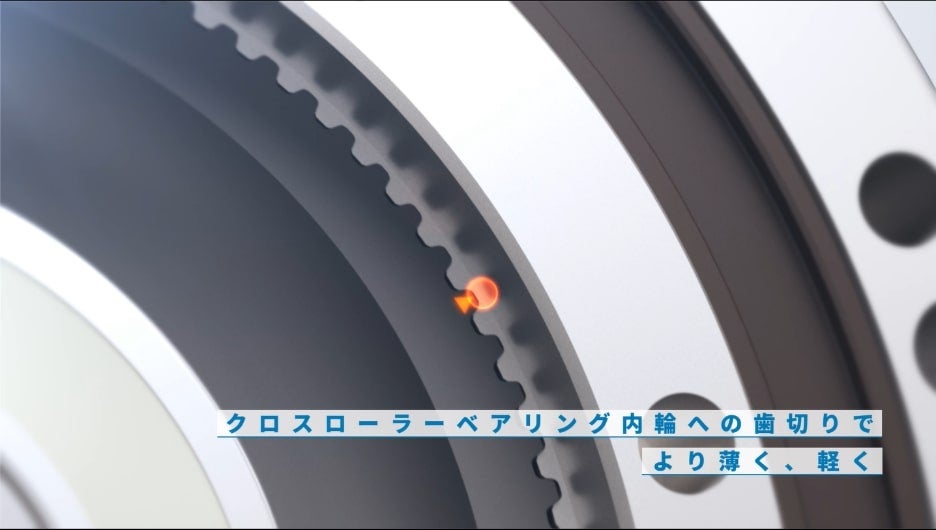

減速機自身の薄さ・軽さに加え、入力ベアリングを内蔵しているため、お客様の装置設計の際には、より軽量・コンパクトさを実感していただけます。

DGF type ご使用上の注意

潤滑/シール材について
工場出荷時には減速機内部にグリースを充填しています。

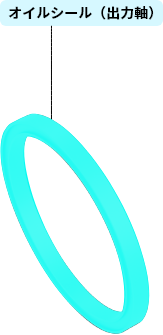

ただし、入力軸のオイルシールは装着していません。
必要に応じて装置側でグリース漏れを防止するシール等を取り付けてください。

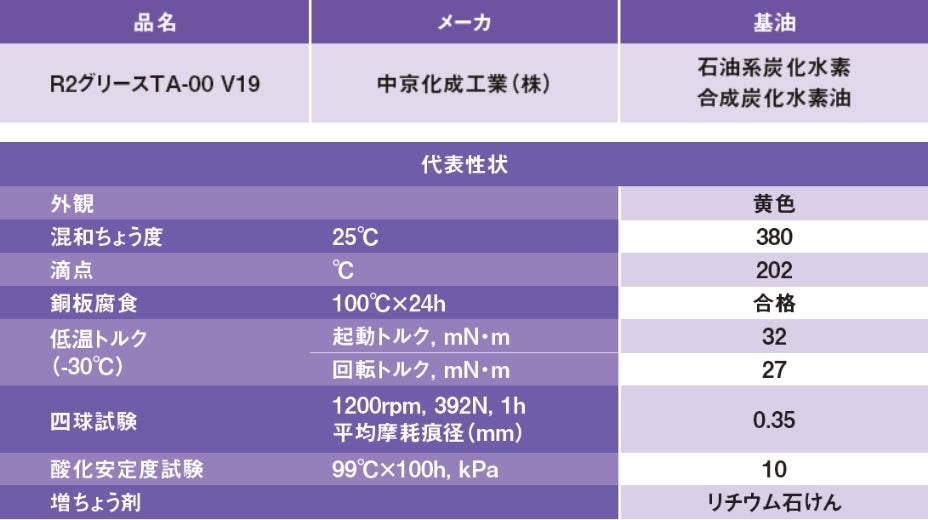

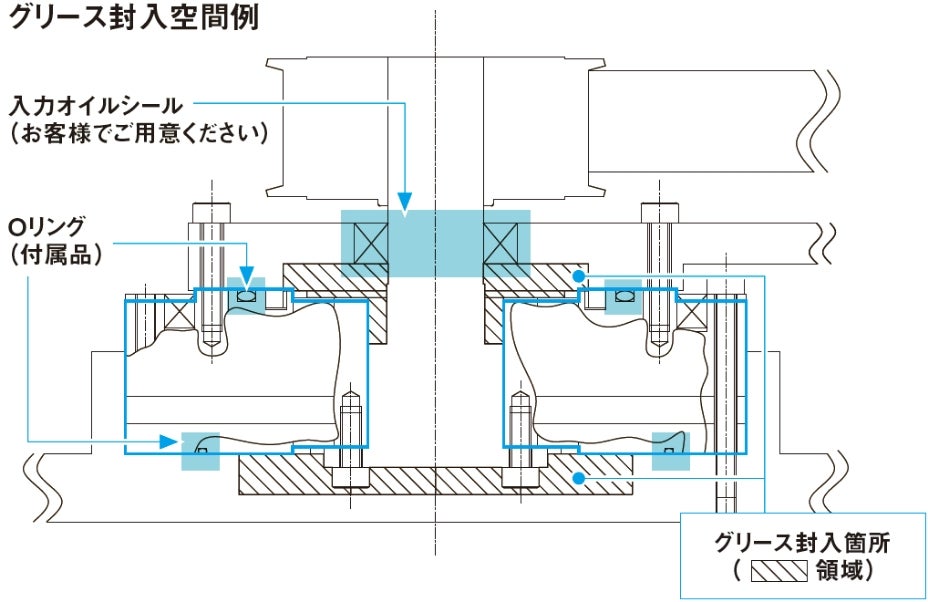

【重要】装置側で空間容積の70～80%に当社指定グリース(別売)を封入してください。※グリース密度：0.9g/㎤

グリースに関する注意事項
1. 当社指定グリース以外を使用および規定量外のグリースを封入した場合、性能の低下、早期破損の原因となるおそれがあります。
2. ゴミ・水分等が入らないよう注意してください。故障のおそれがあります。

上記数値は、代表値のため製造ロットにより若干異なります。
使用温度範囲：-30℃～130℃
取扱注意
・消防法では非危険物に該当します。
・直射日光を避けて、風通しの良いところに保管してください。
・「安全データシート」（SDS）をご確認の上ご使用ください。

※装置側の空間容積が24㎤の場合
グリース封入量 ＝〈 空間容積〉24㎤ ×〈 グリース密度〉0.9g/㎤ ×〈 充填率〉75% = 16.2 g

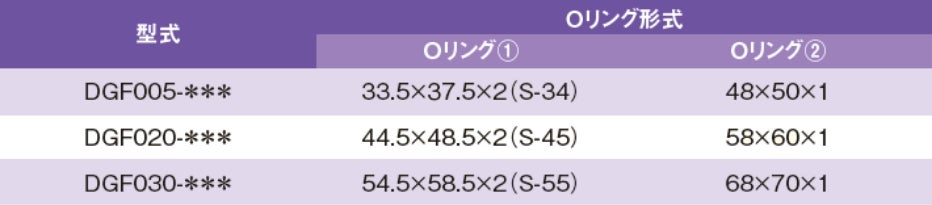

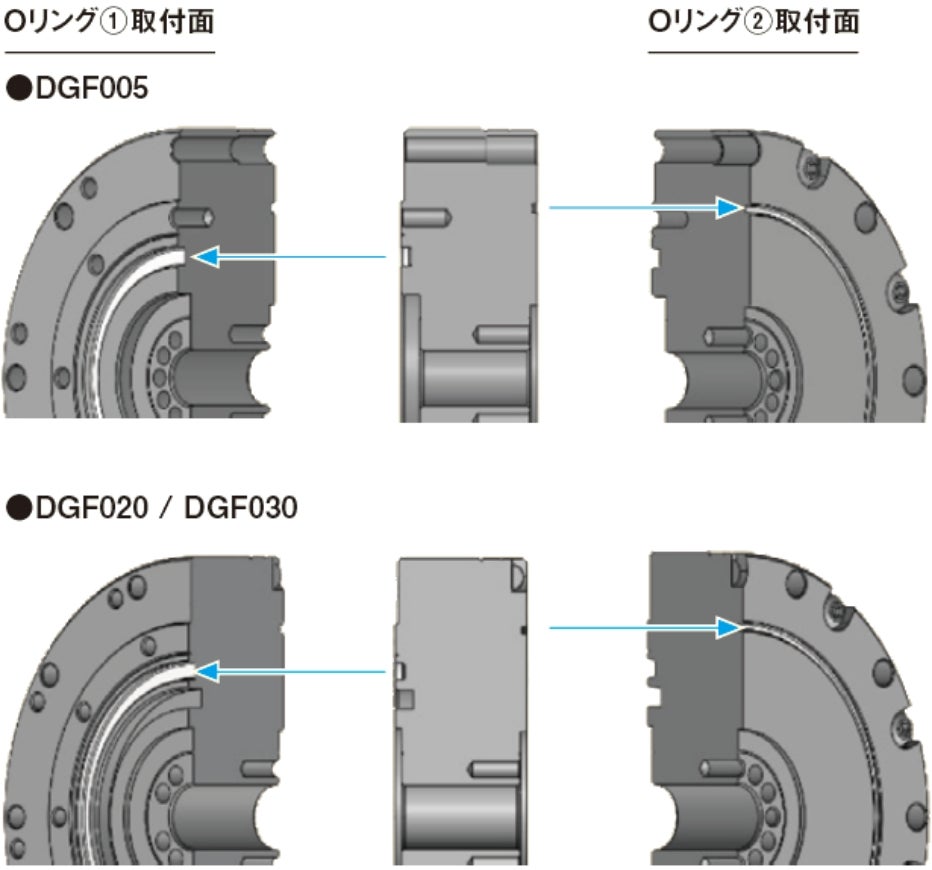

■本製品を取り付ける際は、付属のOリング(2種類)をご使用ください。

Oリングに関する注意事項
1.使用前には、Oリングに傷のないことを確認してください。
2.異物・ごみの付着や混入がないように取り付けてください。
3.Oリングが捻じれないように取り付けてください。
4.Oリングが嚙み込まないように取り付けてください。
5.お客様の装置のOリング接触面は面粗度Ra1.6以下（Rz3.2以下）にしてください。グリース漏れにより減速機の寿命を縮めるおそれがあります。
