型式を選択
ご選択の取付には以下の型式がございます。
S型減速機 1.5kW相当 平行軸 フランジ取付

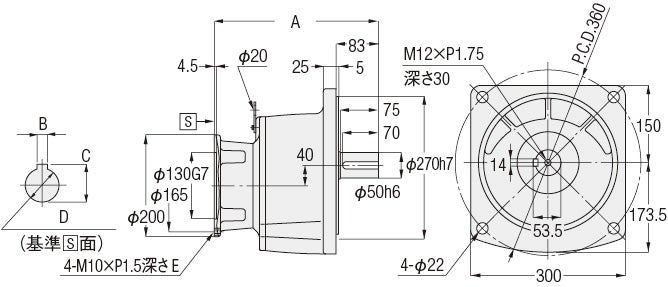

＜図1＞
＜図2＞
＜図3＞
| 相当容量 | 型式 | 減速比 | 図番 | 概略質量(kg) | A | B | C | D | E | F | G | H | I | J |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1.5kW | G3FS-32-＊＊＊-150 | 5,10,15,20,25 | 1 | 11 | 256.5 | ー | 8 | 27 | Φ24F7深さ52 | 25 | Φ130G7 | Φ165 | Φ200 | ー |
| G3FS-40-＊＊＊-150 | 30,40,50,60,80,100 | 2 | 20 | 293.5 | ー | 8 | 27 | Φ24F7深さ52 | 25 | 4.5 | Φ130G7 | Φ165 | Φ200 | |
| G3FS-50-＊＊＊-150 | 100,120,160,200 | 3 | 53 | 321.5 | 8 | 27 | Φ24F7深さ52 | 25 | ー | ー | ー | ー | ー |
※型式の***には減速比が入ります。
