型式を選択
ご選択の取付には以下の型式がございます。
S型減速機 0.75kW相当 直交軸 脚取付

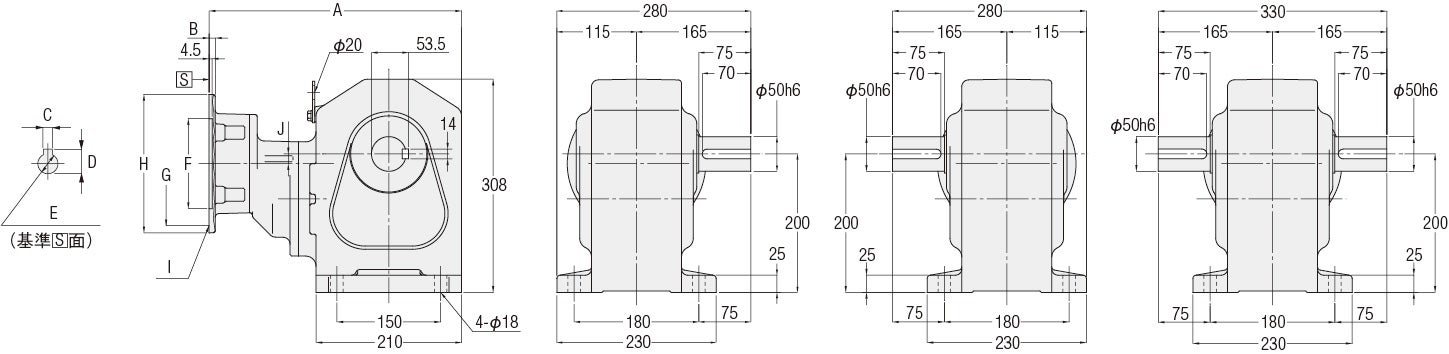

＜図1＞

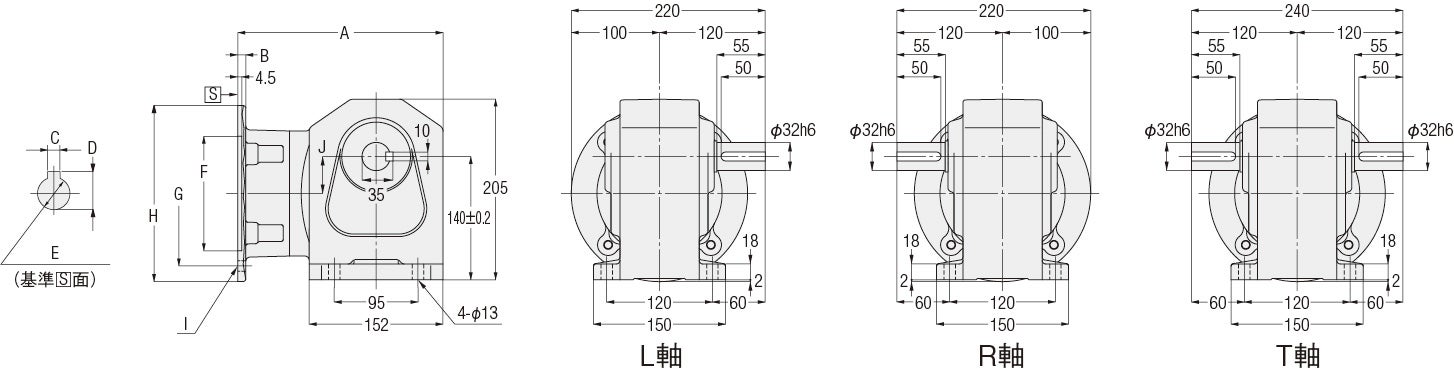

＜図2＞
＜図3＞
| 相当容量 | 型式 | 減速比 | 図番 | 概略質量(kg) | A | B | C | D | E | F | G | H | I | J |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.75kW | H2LS-32#-＊＊＊-075 | 5,10,15,20,25,30, 40,50,60 | 1 | 9 | 233 | 9 | 6 | 21.5 | Φ19F7深さ42 | Φ130G7 | Φ165 | Φ200 | 4-M10×P1.5 深さ23（カンツウ） | 42 |
| H2LS-40#-＊＊＊-075 | 80,100,120,160, 200,240 | 2 | 17.5 | 251.5 | 9 | 6 | 21.5 | Φ19F7深さ42 | 深さ23 （カンツウ） | 53.5 | 242.5 | ー | ー | |
| H2LS-50#-＊＊＊-075 | 300,375,450 | 3 | 50.5 | 364.5 | 9 | 6 | 21.5 | Φ19F7深さ42 | Φ130G7 | Φ165 | Φ200 | 4-M10×P1.5 深さ23（カンツウ） | 14 |

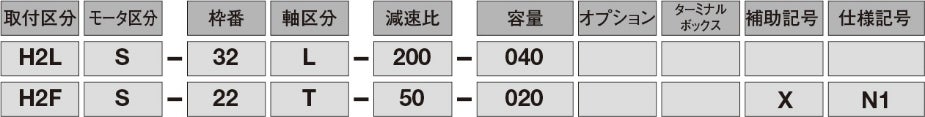

※型式の#には軸区分記号(L,R,T)が入ります。また、***には減速比が入ります。
