型式を選択
ご選択の取付には以下の型式がございます。
S型減速機 0.75kW相当 平行軸 フランジ取付

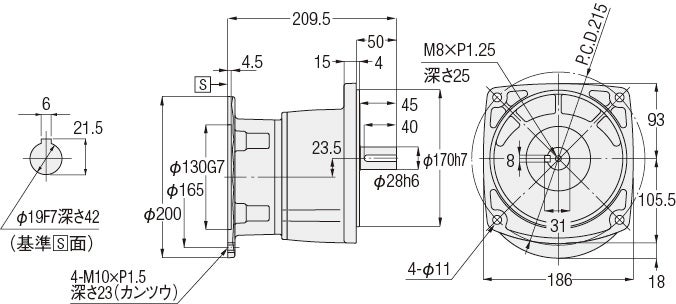

＜図1＞

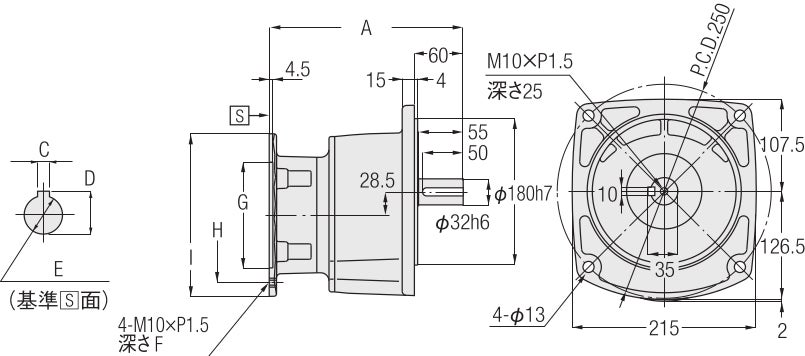

＜図2＞

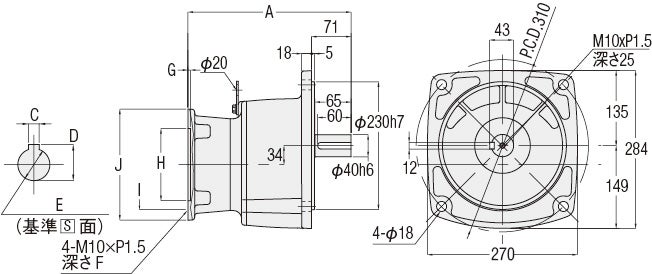

＜図3＞

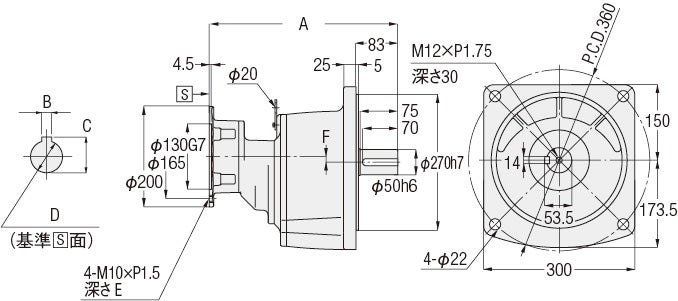

＜図4＞
| 相当容量 | 型式 | 減速比 | 図番 | 概略質量(kg) | A | B | C | D | E | F | G | H | I | J |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.75kW | G3FS-28-＊＊＊-075 | 5,10,15,20,25 | 1 | 7 | ー | ー | ー | ー | ー | ー | ー | ー | ー | ー |
| G3FS-32-＊＊＊-075 | 30,40,50,60,80,100 | 2 | 10.5 | 238.5 | ー | 6 | 21.5 | Φ19F7深さ42 | 23（カンツウ） | Φ130G7 | Φ165 | Φ200 | ー | |
| G3FS-40-＊＊＊-075 | 100,120,160,200 | 3 | 18 | 260.5 | ー | 6 | 21.5 | Φ19F7深さ42 | 23（カンツウ） | 4.5 | Φ130G7 | Φ165 | Φ200 | |
| G3FS-50-＊＊＊-075 | 300,375,450 | 4 | 53 | 374.5 | 6 | 21.5 | Φ19F7深さ42 | 23 （カンツウ） | 11 | ー | ー | ー | ー |

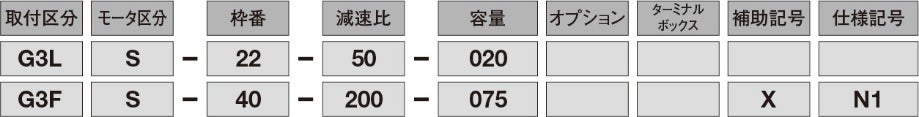

※型式の***には減速比が入ります。
