型式を選択
ご選択の取付には以下の型式がございます。
減速機（両軸型） 0.4kW相当 直交軸 脚取付

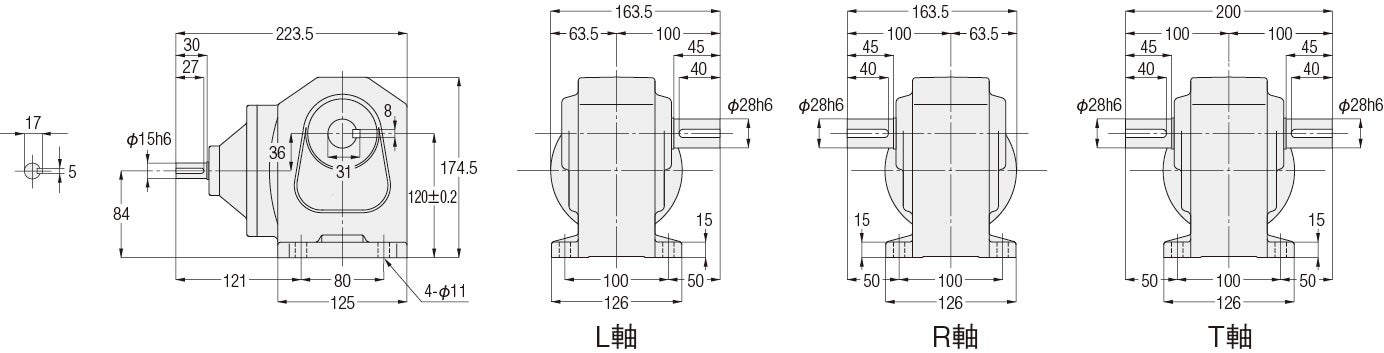

＜図1＞

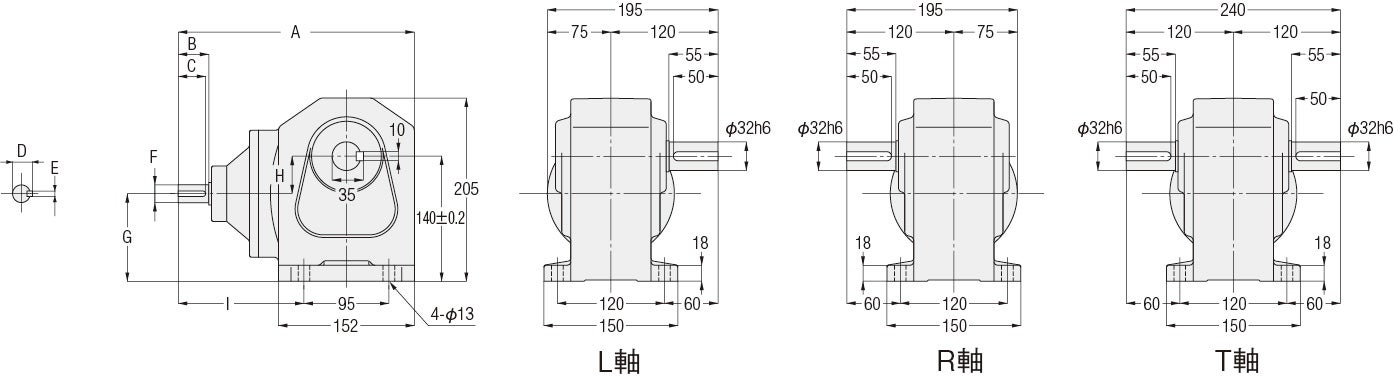

＜図2＞

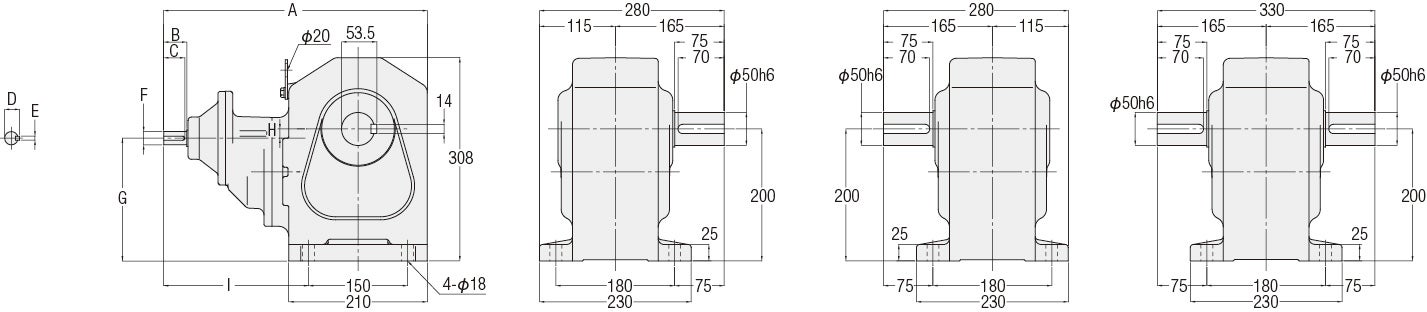

＜図3＞

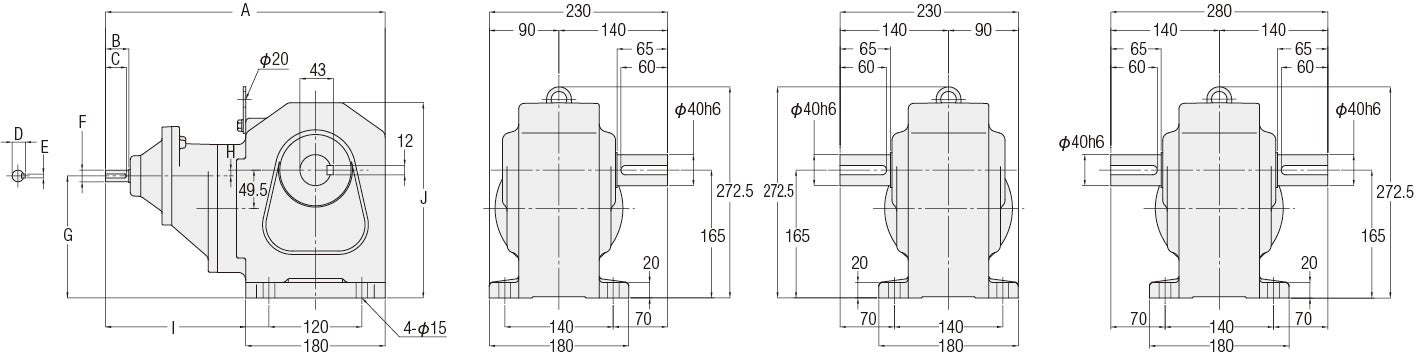

＜図4＞
| 相当容量 | 型式 | 減速比 | 図番 | 概略質量(kg) | A | B | C | D | E | F | G | H | I | J |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.4kW | H2L-28#-＊＊＊-040 | 5,10,15,20,25,30,40,50,60 | 1 | 5.5 | ー | ー | ー | ー | ー | ー | ー | ー | ー | ー |
| H2L-32#-＊＊＊-040 | 80,100,120,160,200,240 | 2 | 8.5 | 242.5 | 30 | 27 | 17 | 5 | Φ15ｈ6 | 95 | 45 | 119 | ー | |
| H2L-40#-＊＊＊-040 | 300,375,450 | 3 | 19 | 361 | 30 | 27 | 17 | 5 | Φ15ｈ6 | 157.5 | 7.5 | 211 | 252 | |
| H2L-50#-＊＊＊-040 | 600,750,900,1200,1500 | 4 | 48.5 | 380 | 30 | 27 | 17 | 5 | Φ15h6 | 177 | 23 | 200 | ー |

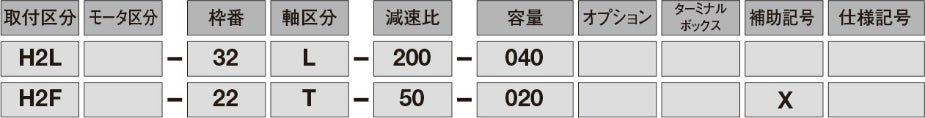

※型式の#には軸区分記号(L,R,T)が入ります。また、***には減速比が入ります。
