型式を選択
ご選択の取付には以下の型式がございます。
減速機（両軸型） 0.4kW相当 平行軸 脚取付

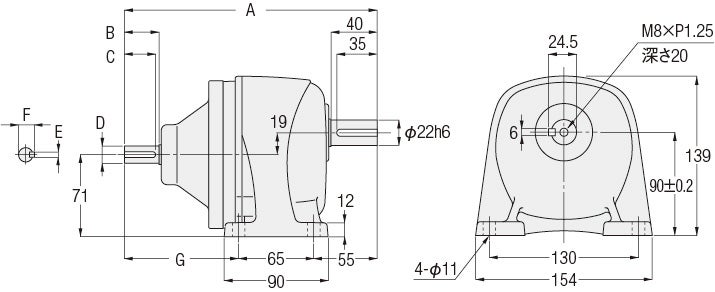

＜図1＞

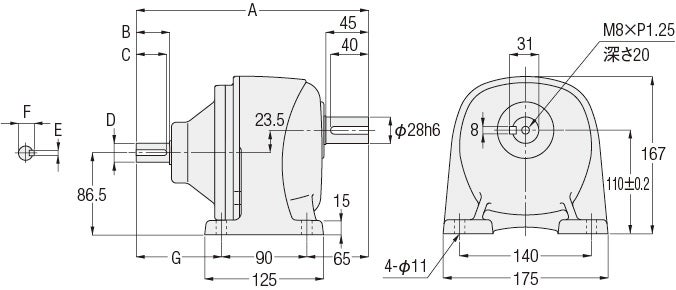

＜図2＞
＜図3＞

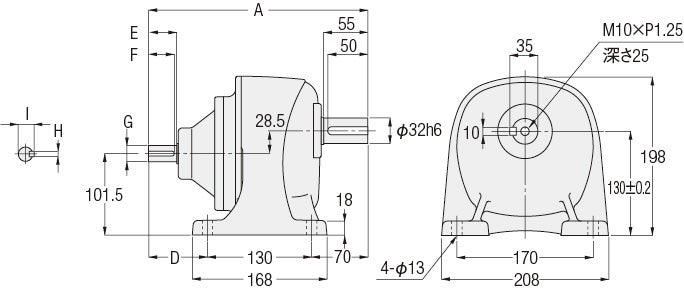

＜図4＞

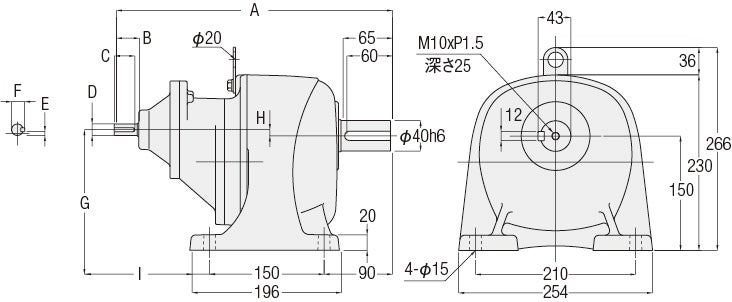

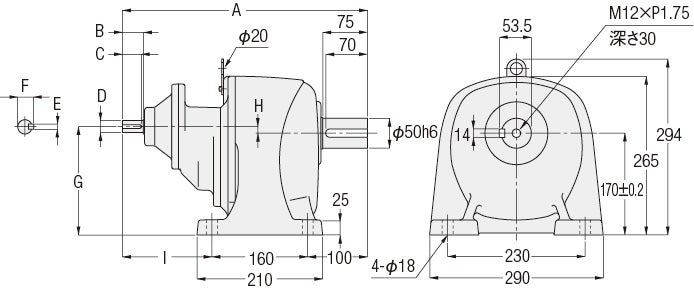

＜図5＞
| 相当容量 | 型式 | 減速比 | 図番 | 概略質量(kg) | A | B | C | D | E | F | G | H | I |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.4kW | G3L-22-＊＊＊-040 | 5,10,15,20,25 | 1 | 4 | 219 | 30 | 27 | Φ15h6 | 5 | 17 | 99 | ー | ー |
| G3L-28-＊＊＊-040 | 30,40,50,60,80,100 | 2 | 6 | 235 | 30 | 27 | Φ15h6 | 5 | 17 | 80 | ー | ー | |
| G3L-32-＊＊＊-040 | 100,120,160,200 | 3 | 9 | 254 | ー | ー | 54 | 30 | 27 | Φ15h6 | 5 | 17 | |
| G3L-40-＊＊＊-040 | 300,375,450 | 4 | 17.5 | 362 | 30 | 27 | Φ15h6 | 5 | 17 | 158 | 8 | 122 | |
| G3L-50-＊＊＊-040 | 600,750,900,1200 | 5 | 47 | 390 | 30 | 27 | Φ15h6 | 5 | 17 | 172 | 2 | 130 |

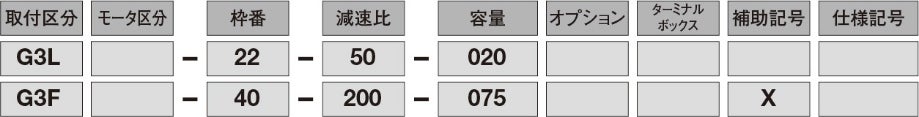

※型式の***には減速比が入ります。
