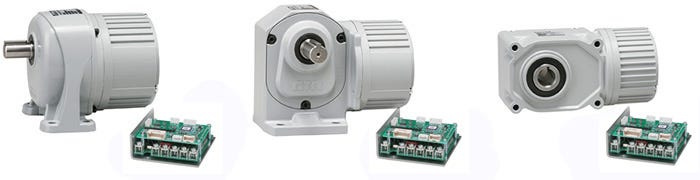

Vタイプ
特長
バッテリ電源ギアモータ機能紹介 動画
- 24Vは50W～400Wまで全容量で対応できます。
- バッテリー駆動なので移動体に最適です。
- 速度コントロールできます。
- スローアップ、スローダウン運転できます。
- モータ拘束時の保護機能(トルク制限)内蔵。
- 最大トルク200%での運転が可能です。
DC12V/24V/48Vバッテリー電源で運転できます。
別売り専用ドライバーなら簡単・便利・安心
旧ドライバとの比較
コンパクト＆領域拡大
端子機能のマルチファンクション化
専用PCソフト（通信ケーブルはオプション）を使って、速度：8段階、加減速：2段階、トルク制限:4段階を用途に合わせて自由に設定できます。
バッテリー海外規格対応
CE（EMC指令）・KC対応しています。
モータ容量と減速比
| モータ容量 (電圧) | 減速比 | |||
|---|---|---|---|---|
| VF3S (同心中空軸) | VF3F (同心中実軸) | VG(平行軸) | VH (直交軸) | |
| 50W （12V/24V) | – | – | 1/5～1/200 | – |
| 0.1kW (12V/24V/48V ) | 1/10～1/160 | 1/10～1/160 | 1/5～1/200 | 1/10～1/240 |
| 0.2kW (24V/48V ) | 1/10～1/240 | 1/10～1/240 | 1/5～1/200 | 1/5～1/240 |
| 0.4kW (24V/48V ) | 1/10～1/240 | 1/10～1/240 | 1/5～1/200 | 1/5～1/240 |
型式
外形図、CADデータはカテゴリー検索あるいは品名検索より指定してダウンロードください。

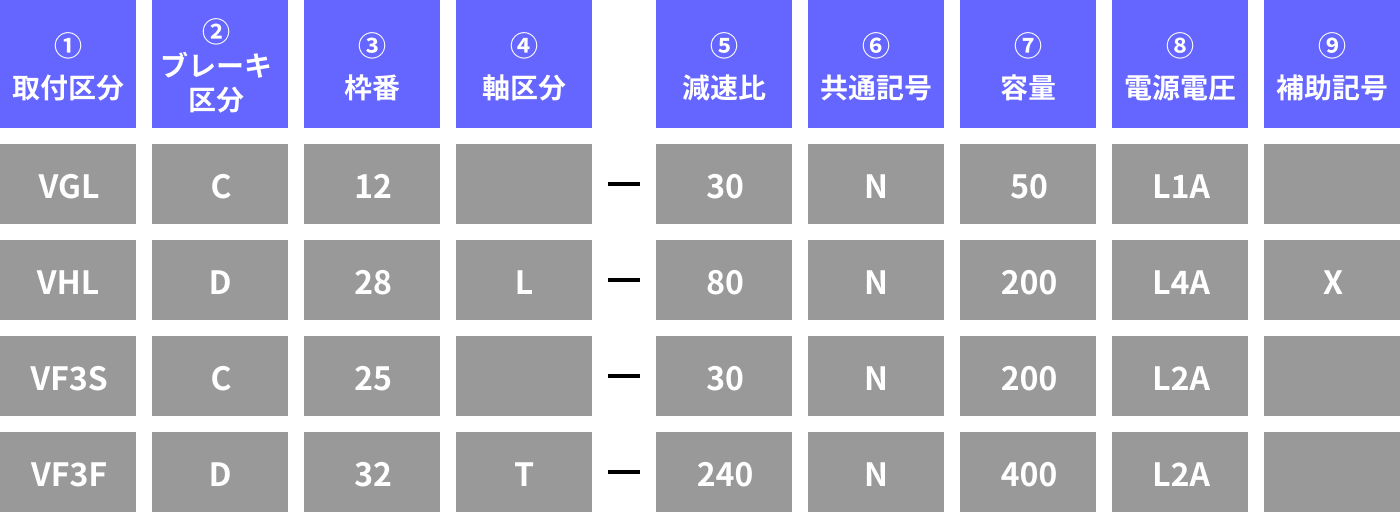

型式の読み方
| ①シリーズ | V： Vシリーズ（ブラシレス可変速ギアモータ） |
|---|---|
| ②取付区分 | GL： 平行軸（脚取付） |
| GK： 平行軸（フランジ取付） | |
| HL： 直交軸（脚取付） | |
| F3S： 同心中空軸 | |
| F3F： 同心中実軸 | |
| ③モータタイプ | C ： ブレーキなし |
| D ： ブレーキ付 | |
| ④枠番及び出力軸径 | 出力軸径（中空軸は内径、その他のタイプは外径） |
| ⑤軸配置 | 空欄 ： 平行軸・同心中空軸 |
| L ： 直交軸・同心中実軸：入力軸側から見て出力軸が左に出るもの | |
| R ： 直交軸・同心中実軸：入力軸側から見て出力軸が右に出るもの | |
| T ： 直交軸・同心中実軸：入力軸側から見て出力軸が両方に出るもの | |
| ⑥呼び減速比 | 5:1/5、240:1/240 |
| ⑦共通記号 | N ： 共通記号 |
| ⑧容量 | 50 ： 50W |
| 100 ： 0.1kW | |
| 200 ： 0.2kW | |
| 400 ： 0.4kW | |
| ⑨電圧 | L1 ： DC12V |
| L2 ： DC24V | |
| L4 ： DC48V | |
| ⑩追加記号 | A：A-BLCDドライバ対応 |
| ⑪補助記号 | 空欄 ： 標準仕様 |
| X ： 特殊仕様追加認識記号 |
