【FAQ0202】IPMギアモータのインバータの詳細設定をする前に、まずはギアモータが動くかどうか確認したいです。どのようにすれば確認できますか。
注）速度制御タイプ（VF-ｎC3M）の場合です。位置制御タイプ（C1000）は異なります。
ギアモータが動くかどうかを確認する方法は以下の通りです。

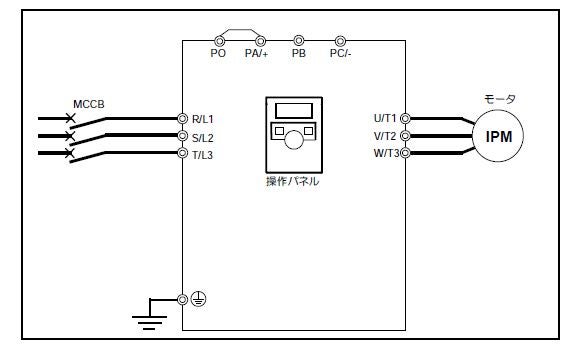

1. ギアモータとインバータを結線する。
・電源とインバータ、インバータとギアモータを接続します。
※インバータ端子用ネジサイズ：M3.5
※ギアモータ端子用スタッドボルトサイズ：M4

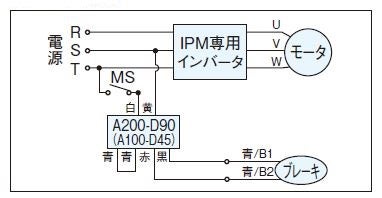

・ブレーキ付の場合は、ブレーキリード線に電源を接続します。(ブレーキに極性はありません)
※必ず整流器「A200-D90-UL」を使用してください。
２. 電源を投入する。
インバータに電源を投入します。
パネルに「0.0.」と表示されます。
・ブレーキ付きの場合は、ブレーキ電源も投入して、ブレーキを開放させます。

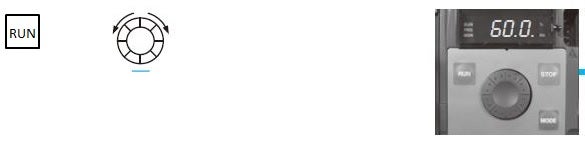

３. 回転させる。
・RANキーを押し、設定ダイヤルを回して希望の周波数にします。
→設定した周波数で運転します。

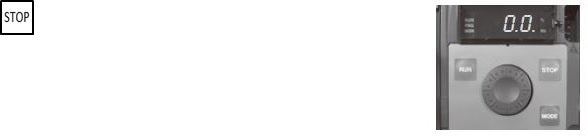

４. 回転を停止させる
・STOPキーを押すと減速停止します。
