Q. 【FAQ0038】出力軸の軸端にタップ(ネジ)穴はあいていますか。

【製品カテゴリ】ACサーボギアモータ AEFMIDシリーズ(0.1kW~2.2kW)MINIシリーズ(15W~90W)バッテリー電源タイプギアモータ位置制御タイプ(C1000)可変速ブラシレスDCギアモータ APQ速度制御タイプ(VF-nC3M)
【内容カテゴリ】オプション設置方法 ・ 取り付け方法

A.

平行軸タイプは出力軸タップ(ネジ)付が標準仕様となります。

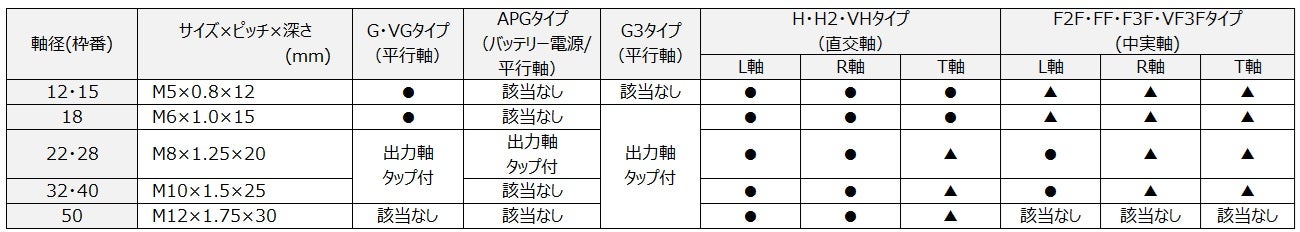

※但し、一部製品を除きます。詳細は下表をご参照ください。

その他の製品につきましては、出力軸タップ(ネジ)穴はあいていません。

オプション仕様となります。

(注)防水タイプの出力軸材質SUS420J2仕様はタップ加工されていません。


下表の寸法でタップ加工された出力軸を用意しておりますので

設計の際にはできるだけこの寸法でご指定ください。

ご注文の際は、型式の末尾に「X40」と明記してご指示ください。


型式例 : 標準仕様 H2L22R30-MM02TNNTN ⇒ 出力軸標準タップ付 H2L22R30-MM02TNNTNX40

※表内の「●」印は標準在庫です。また「▲」印は手番が正味10日ほど必要です。

※下表以外の寸法および、防水タイプの出力軸材質SUS420J2仕様と下表以外の寸法については

    特注仕様になります。

 納期、価格などの詳細は当社各営業所までお問い合わせください。
