APGタイプ仕様強化
性能強化
スピードアップ、タクトアップに貢献する、瞬時入力回転数 7000rpm対応。
起動停止許容ピークトルク、
最大350%対応。
伝達効率当社現行機種比平均4ポイント、
最大10ポイントアップ。
ラインナップ強化

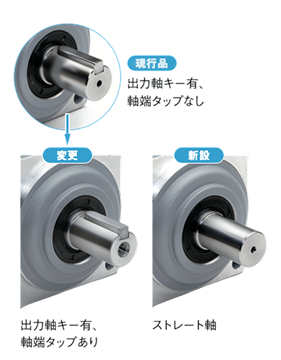

形状の変更・追加で出力軸も進化。
軸端タップ付きへの標準仕様変更と、要望の多かったストレート軸形状を標準ラインナップに追加しました。
■軸端タップ仕様
| 枠番 | タップサイズ |
|---|---|
| 12 | M5x12 |
| 18 | M6x15 |
| 22 | M8x20 |
| 28 | M8x20 |

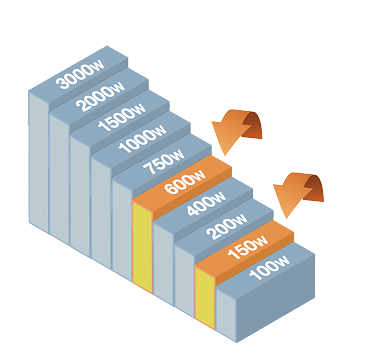

対応相当容量追加
150W・600W相当対応モデルを新たにラインナップしました。
サーボモータ取付フランジ拡充

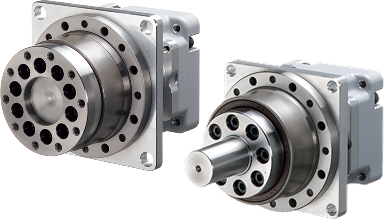

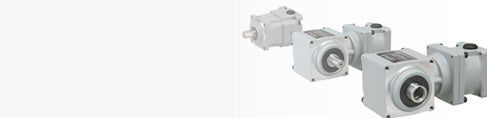

高剛性・高精度・コンパクト減速機。
2タイプの出力軸（ フランジ/ ストレート）が選択可能

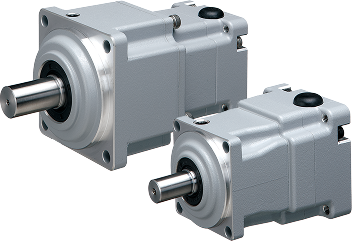

コンパクト同心平行軸 - APGタイプ
遊星減速機構採用、IP65 対応可能
バックラッシ精度3分/15分

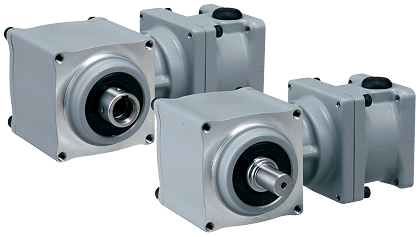

コンパクト同心直交軸 - AFCタイプ
装置取付面に対してサーボモータを直角に配置することが可能
バックラッシ精度3分/30分

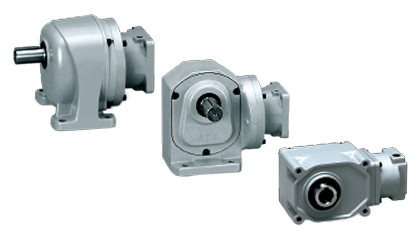

AG3/AH2/AF3タイプ
当社製インダクションギアモータと同形状で多彩な取付バリエーション
バックラッシ精度1分/3分/30分
(一部機種除く)
■国内サーボモータ例
| メーカ | 製品品番例 |
|---|---|
| オムロン | R88M-1M 他 |
| キーエンス | SV2 他 |
| 山洋電気 | R2 他 |
| パナソニック | MHMF |
| ファナック | αiF-B 他 |
| 三菱電機 | HG-SR 他 |
| 安川電機 | SGMXJ 他 |
■海外サーボモータ例
| メーカ | 製品品番例 |
|---|---|
| ABB | BSM 他 |
| Allen Bradley | VPL 他 |
| デルタ電子 | ECMA 他 |
| INOVANCE | MS1 |
| Kinco | G2 |
| LS ELECTRIC | APMC 他 |
選定ツールから最適な機種をお選びいただけます。
設置するサーボモータがお決まりの方はこちらから。
サーボモータのメーカーや仕様を選択いただくと、適用する減速機が選定できます。
サーボモータの取付寸法から確認したい方はこちらから。
寸法を入力すると適用する減速機が選定できます。
減速機の仕様から絞り込みたい方はこちらから。
減速比や軸タイプから絞り込んでいただくと、減速機が選定できます。
設置対象の装置がお決まりの方はこちらから。
速度やワークの質量などの装置のご使用条件を数字で入力いただくと、適用する減速機が選定できます。
サーボモータ用高精度減速機のよくあるご質問
Q. モータ容量150W・600Wのサーボモータを取り付けられる減速機はありますか。
A. モータ容量150W,600Wのサーボモータを取り付けられる減速機はあります。
取付可能なサーボモータが異なりますので、カタログもしくは選定ツール「サーボモータのメーカ、型式から減速機を選定」からご確認ください。
Q. サーボモータ用高精度減速機APGタイプの仕様改良について、手元のAPGが仕様変更前か変更後かを知りたいです。
A. 製造日が2025年3月以前なら仕様変更前、2025年4月以降なら仕様変更後の機種になります。
製品に貼り付けております銘板（シール）に記載しております、「MFG. NO.」（製造番号）にて確認いただけます。
Q. サーボモータ用高精度減速機APGタイプの仕様変更について、仕様変更前のAPGと仕様変更後のAPGでは取付寸法などの外寸に変更はありますか。
A. 取付寸法、外形寸法の変更はございません。
詳細は各外形寸法図をご確認ください。
Q. サーボモータ用高精度減速機APGタイプの仕様変更について、型式の変更はございますか。
A. 型式の変更はございません。
仕様変更でストレート軸形状を標準ラインナップに追加されております。
下記、軸区分にてご発注ください。
【型式記号 軸区分】
K：出力軸キー有、軸端タップあり
J：ストレート軸
