型式を選択
ご選択の取付には以下の型式がございます。
サーボモータ用高精度減速機 400W相当 平行軸 出力軸キー、軸端タップあり 3分・15分 フランジ取付

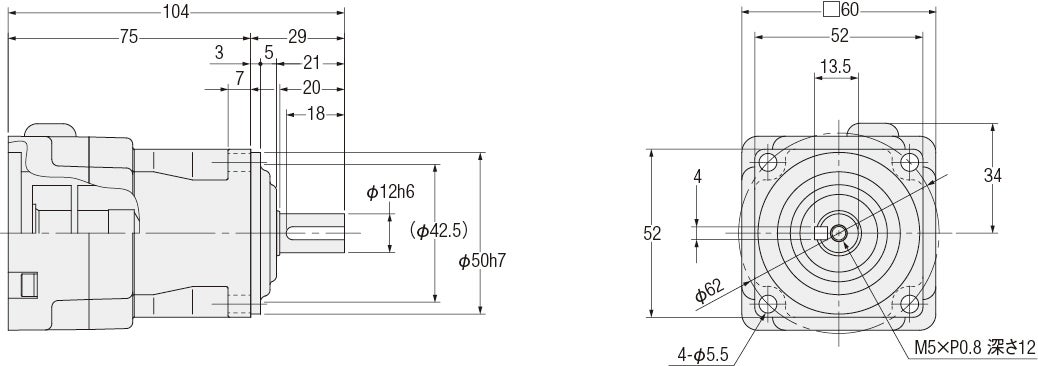

＜図1＞

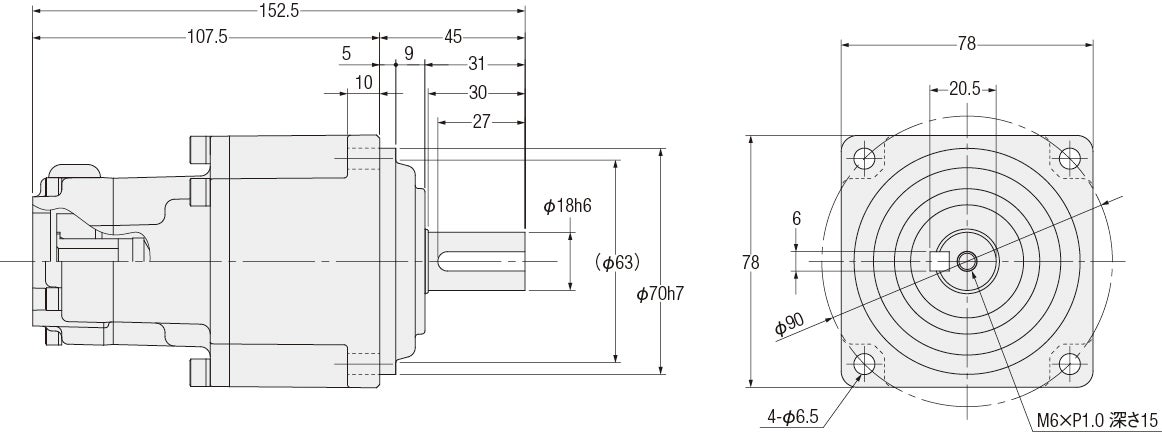

＜図2＞

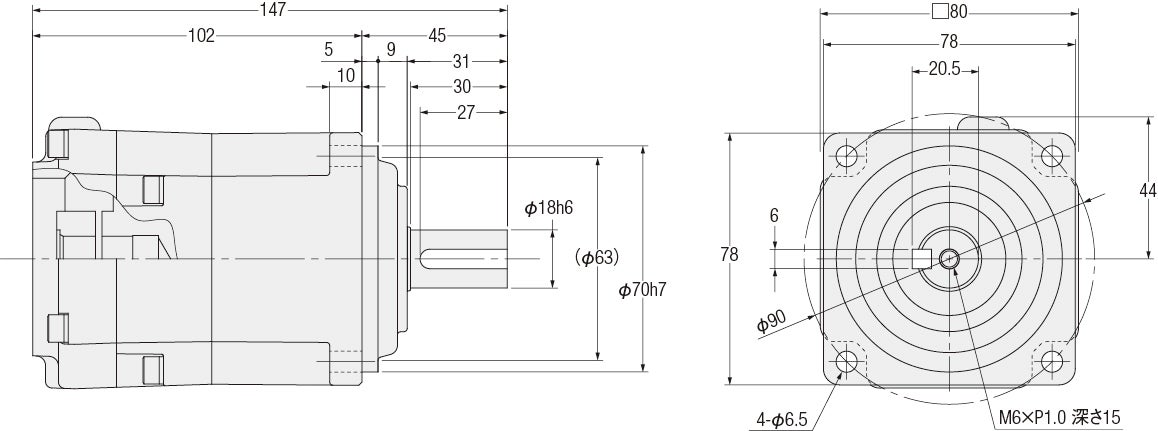

＜図3＞

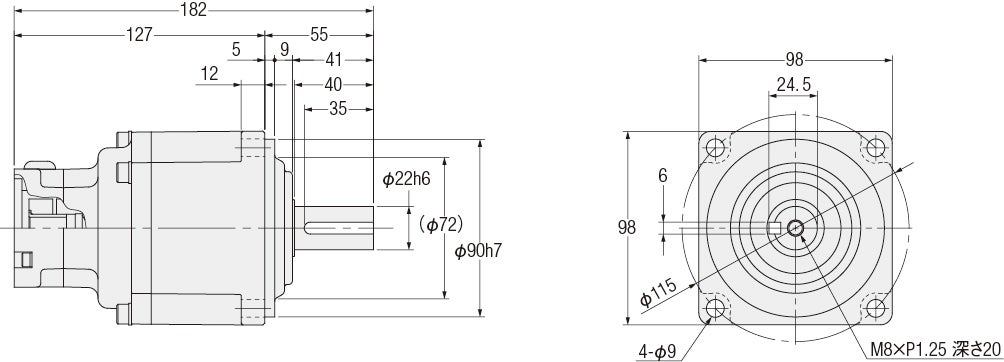

＜図4＞

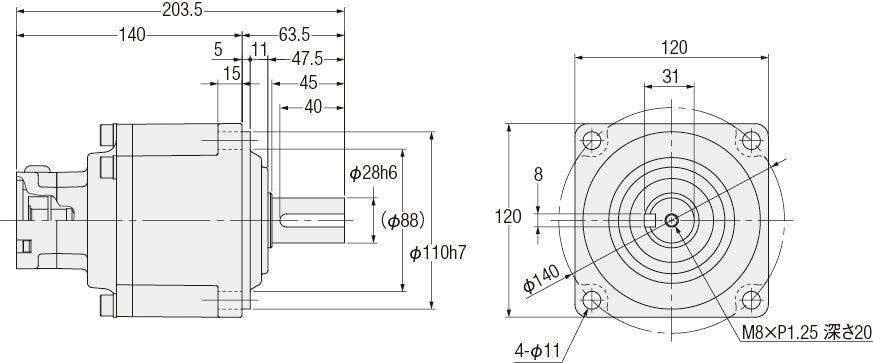

＜図5＞
| 容量 | 型式 保護等級:IP44相当 | 型式 保護等級:IP65相当 | 減速比 | 図番 | 概略質量(kg) |
|---|---|---|---|---|---|
| 400W | APGZ12K-＊＊＊□400△N | APGZ12K-＊＊＊□400△W | 3,5 | 1 | 0.8 |
| APGZ18K-＊＊＊□400△N | APGZ18K-＊＊＊□400△W | 15,20,30 | 2 | 2.0 | |
| APGZ18K-＊＊＊□400△N | APGZ18K-＊＊＊□400△W | 10 | 3 | 2.0 | |
| APGZ22K-＊＊＊□400△N | APGZ22K-＊＊＊□400△W | 40,50,60 | 4 | 3.9 | |
| APGZ28K-＊＊＊□400△N | APGZ28K-＊＊＊□400△W | 100 | 5 | 8.0 |

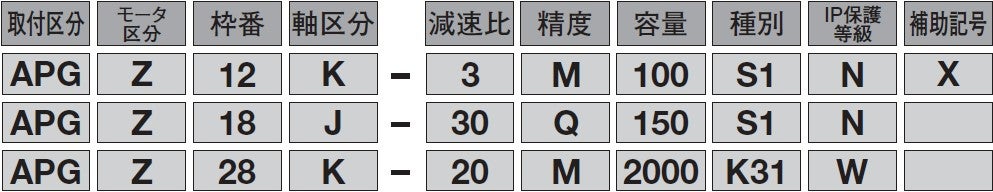

※型式の***には減速比が入ります。また、□にはバックラッシ精度、△にはフランジ形状種別が入ります。
