ブレーキへの入力電圧測定

ブレーキへの入力電圧測定手順は、下記の通りです。

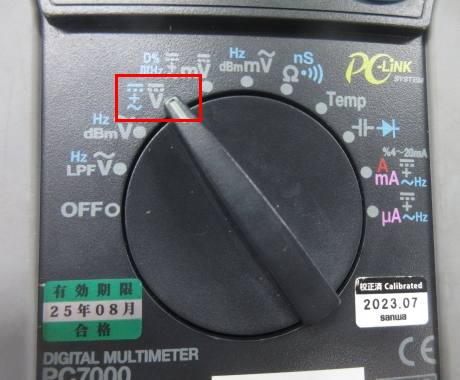

1. テスタを用意する。テスタを直流電圧測定モードに合わせる

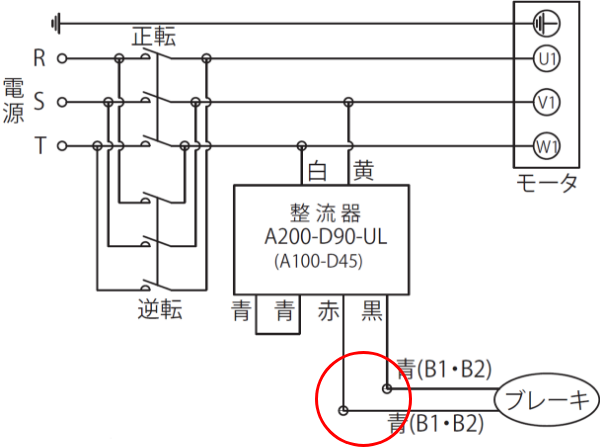

2. ブレーキ端子間の電圧を測定する

100V系のIM:ブレーキ電圧45V程度ならOK
200V系のIM:ブレーキ電圧90V程度ならOK
400V系のIM:ブレーキ電圧180V程度ならOK

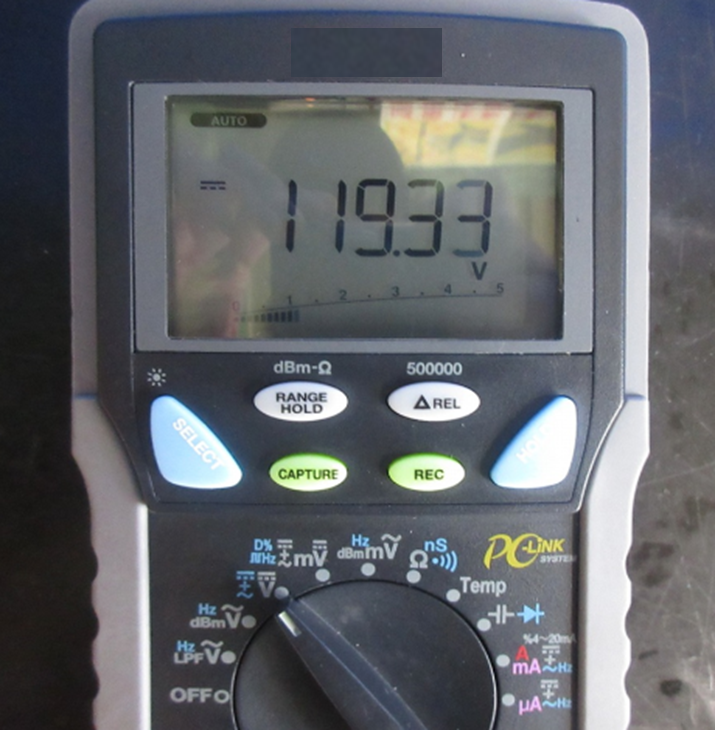

3. 表示される電圧を確認する(基準電圧の±10%の変動範囲であること)
