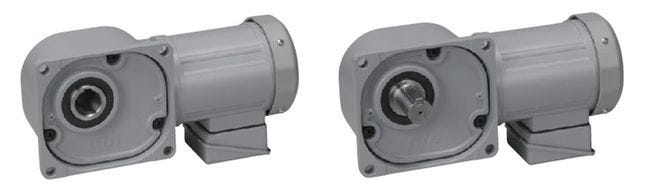

中空・中実軸(F)(0.1kW-2.2kW)
特長
モータ部
- モータ耐熱クラス F種(155℃)
- 0.2kWモータファンレス化(ブレーキなし)
- モータフレーム表面も凹凸の少ない(フィンレス)形状
ブレーキ部
- 複板式ブレーキ採用でブレーキトルクが安定し消費電力が低減し省エネ。
- ブレーキ部のユニット化。交換作業が簡略化されます。
ブレーキギャップの点検と調整 動画
モータ容量と減速比
| モータ容量 | 減速比 | ||
|---|---|---|---|
| 三相 | 単相 | 中空軸(FS) | 中実軸(FF) |
| 0.1kW | 100W | 10～1500 | 10～240 |
| 0.2kW | 200W | 5～1500 | 5～240 |
| 0.4kW | 400W | 5～1500 | 5～240 |
| 0.75kW | – | 5～450 | 5～240 |
| 1.5kW | – | 5～240 | – |
| 2.2kW | – | 5～120 | – |
機種構成
- ギアモ－タ
- ブレ－キ付ギアモ－タ
- 防水・屋外(IP65)ギアモ－タ
- 防水・屋外(IP65)ブレ－キ付ギアモ－タ
※モータ容量0.75kW-2.2kWは高効率IE3ギアモータとなります。
型式
外形図、CADデータはカテゴリー検索あるいは品名検索より指定してダウンロードください。

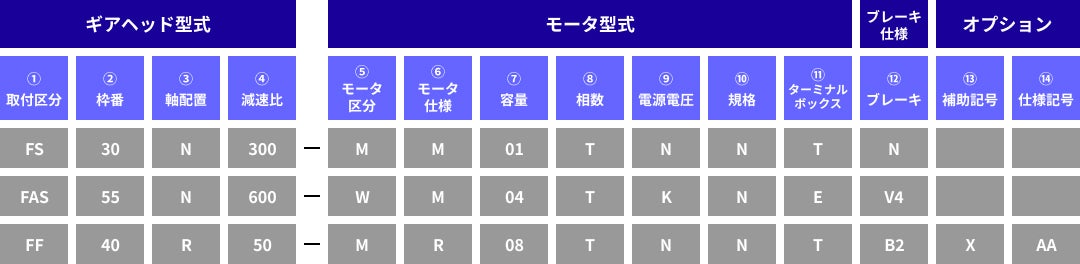

型式の読み方（三相0.1kW～2.2kW）
モータ容量 単相0.1kW～0.4kWの方はこちら
| ①取付区分 | FS ： 中空軸 | |
|---|---|---|
| FF ： 中実軸 | ||
| ②枠番及び出力軸径 | 出力軸（外径） | |
| ③軸配置/軸材質 | 軸材質：炭素鋼 | |
| N ：中空軸 | ||
| L ：中実軸 入力から見て出力軸が左 | ||
| R ：中実軸 入力から見て出力軸が右 | ||
| T ：中実軸 入力から見て出力軸が両方 | ||
| 軸材質：ステンレス鋼 | ||
| S ：中空軸 | ||
| ※中実タイプはありません | ||
| ④減速比 | 5 ： 1/5、15X：1/1500 | |
| ⑤モータ区分 | M ： インダクション標準モータ（IP44） | |
| W ： インダクション防水モータ(IP65） | ||
| E ： クラッチブレーキ付 | ||
| ⑥モータ仕様 | M： IE1効率 F種標準モータ(0.1kW) M： IE2効率 F種標準モータ(0.2kW～0.4kW) | D ： IE3効率 F種標準モータ |
| ⑦モータ容量 | 01 ： 三相0.1kW | |
| 02 ： 三相0.2kW | ||
| 04 ： 三相0.4kW | ||
| 08 ： 三相0.75kW | ||
| 15 ： 三相1.5kW | ||
| 22 ： 三相2.2kW | ||
| ⑧相数 | T ： 三相 | |
| ⑨電源電圧 | N ： 200V/50Hz、200V/60Hz、220V/60Hz | |
| W ： 380V/50Hz、400V/50Hz、400V/60Hz、440V/60Hz | ||
| K ： 220V/60Hz、380V/60Hz | ||
| C ： 220V/50Hz、230V/50Hz、380V/50Hz | ||
| A ： 208V/60Hz、230V/60Hz、460V/60Hz、400V/50Hz | ||
| E ： 415V/50Hz、440V/50Hz、480V/60Hz | ||
| M ： 575V/60Hz | ||
| ⑩規格 | N ： CE・UL・CCC | |
| A ： UL ※電源電圧：M(575V/60Hz)のみ | ||
| J ： 規格なし(400V級 ターミナルボックスなし(リード線バラ出し)) | ||
| ⑪ターミナルボックス | T ： T型ターミナルボックス(鋼板) | |
| E ： E型ターミナルボックス(アルミ) | ||
| N： ターミナルボックスなし（リード線バラ出し） | ||
| ⑫ブレーキ仕様 | N ： ブレーキなし | |
| B2 ： 200Vブレーキ | ||
| B4 ： 400Vブレーキ | ||
| V2 ： 防水200Vブレーキ | ||
| V4 ： 防水400Vブレーキ | ||
| J2 ： ブレーキ手動解放装置付（オプション）200Vブレーキ仕様 | ||
| J4 ： ブレーキ手動解放装置付（オプション）400Vブレーキ仕様 | ||
| ⑬補助記号 | 空欄 ： 標準仕様 | |
| X ： 特殊仕様追加認識記号 | ||
| ⑭仕様記号 | 仕様記号例はこちらをご覧ください。 | |

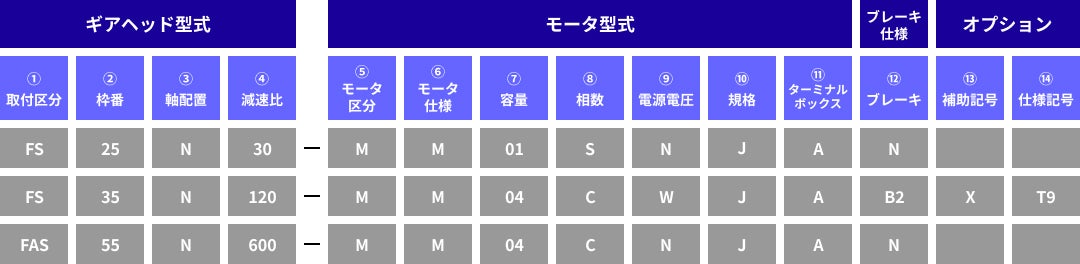

型式の読み方（単相0.1kW～0.4kW） モータ容量 三相0.1kW～2.2kWの方はこちら
| ①取付区分 | FS ： 中空軸 | |
|---|---|---|
| ②枠番及び出力軸径 | 出力軸（外径） | |
| ③軸配置/軸材質 | N ： 炭素鋼 | |
| ④減速比 | 5 ： 1/5、15X：1/1500 | |
| ⑤モータ区分 | M ： インダクション標準モータ（IP40/IP44） | |
| ⑥モータ仕様 | M： B種標準モータ | |
| ⑦モータ容量 | 01 ： 単相0.1kW | |
| 02 ： 単相0.2kW | ||
| 04 ： 単相0.4kW | ||
| ⑧相数 | S ： 単相(コンデンサラン) | |
| C ： 単相(コンデンサ始動) | ||
| ⑨電源電圧 | N ： 100V/50Hz、100V/60Hz | |
| W ： 200V/50Hz、200V/60Hz | ||
| ⑩規格 | J ： 規格なし | |
| ⑪ターミナルボックス | A ： A型ターミナルボックス(アルミ) | |
| N： ターミナルボックスなし（リード線バラ出し） | ||
| ⑫ブレーキ仕様 | N ： ブレーキなし | |
| B2 ： 200Vブレーキ | ||
| ⑬補助記号 | 空欄 ： 標準仕様 | |
| X ： 特殊仕様追加認識記号 | ||
| ⑭仕様記号 | 仕様記号例はこちらをご覧ください。 | |
