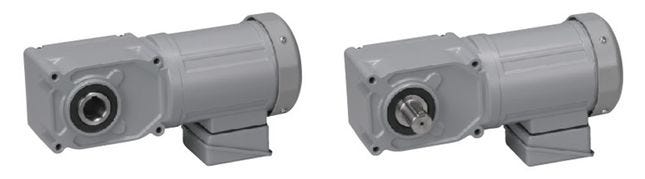

同心中空・中実軸(F3)ギアモータ(0.1kW-2.2kW)

同心中空・中実軸(F3)ギアモータ(0.1kW-2.2kW)
  • PDFカタログ
  • PDF取扱説明書
  • WEBからのご購入はこちら

NEXT GTR

NEXT GTR特設サイト

特 長

モータ部

  • モータ耐熱クラス F種(155℃)
  • 0.2kWモータファンレス化(ブレーキなし)
  • モータフレーム表面も凹凸の少ない(フィンレス)形状

ブレーキ部

モータ容量と減速比

モータ容量 減速比
三相 単相 中空軸(F3S) 中実軸(F3F)
0.1kW100W5~2405~240
0.2kW200W5~2405~240
0.4kW400W5~2405~240
0.75kW5~2405~240
1.5kW5~2405~60
2.2kW5~1205~30

機種構成

※モータ容量0.75kW-2.2kWは高効率IE3ギアモータとなります。

型式

外形図、CADデータはカテゴリー検索あるいは品名検索より指定してダウンロードください。

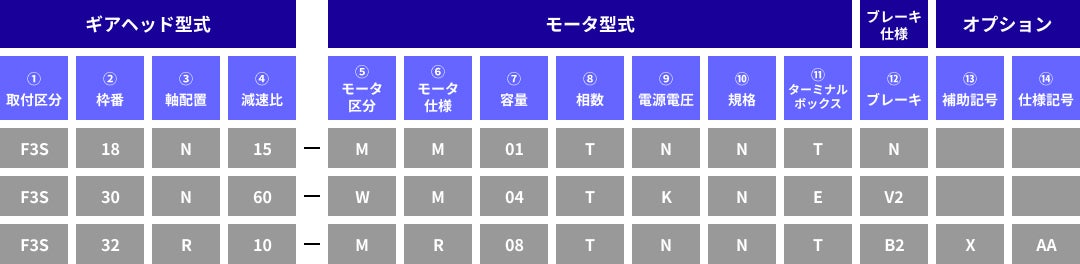

型式の読み方(三相0.1kW~2.2kW)矢印 モータ容量 単相100W~400Wの方はこちら

型式詳細
シリーズ名 F3 : F3シリーズ(同心中空軸・同心中実軸)
取付・タイプ区分 S : 同心中空軸
F : 同心中実軸
枠番及び出力軸径 出力軸(外径)
軸配置/軸材質 軸材質:炭素鋼
N :同心中空軸
L :同心中実軸 入力から見て出力軸が左
R :同心中実軸 入力から見て出力軸が右
T :同心中実軸 入力から見て出力軸が両方
軸材質:SUS420J2
S :同心中空軸
※同心中実軸タイプはありません
減速比 5 : 1/5、240:1/240
モータ区分 M : インダクション標準モータ(IP44)
W : インダクション防水モータ(IP65)
E : クラッチブレーキ付
モータ仕様 M: IE1効率 F種標準モータ
D : IE3効率 F種標準モータ
モータ容量 01 : 三相0.1kW
02 : 三相0.2kW
04 : 三相0.4kW
08 : 三相0.75kW
15 : 三相1.5kW
22 : 三相2.2kW
相数 T : 三相
電源電圧 N : 200V/50Hz、200V/60Hz、220V/60Hz
W : 380V/50Hz、400V/50Hz、400V/60Hz、440V/60Hz
K : 220V/60Hz、380V/60Hz
C : 220V/50Hz、230V/50Hz、380V/50Hz
A : 208V/60Hz、230V/60Hz、460V/60Hz、400V/50Hz
E : 415V/50Hz、440V/50Hz、480V/60Hz
M : 575V/60Hz
規格
N : CE・UL・CCC
A : UL ※電源電圧:M(575V/60Hz)のみ
J : 規格なし(400V級 ターミナルボックスなし(リード線バラ出し))
ターミナルボックス T : T型ターミナルボックス(鋼板)
E : E型ターミナルボックス(アルミ)
N: ターミナルボックスなし(リード線バラ出し)
ブレーキ仕様 N : ブレーキなし
B2 : 200Vブレーキ
B4 : 400Vブレーキ
V2 : 防水200Vブレーキ
V4 : 防水400Vブレーキ
補助記号 空欄 : 標準仕様
X : 特殊仕様追加認識記号
仕様記号 仕様記号例はこちらをご覧ください。

型式の読み方(単相100W~400W/手動解放装置付0.1kW~0.4kW)矢印 モータ容量 三相0.1kW~2.2kWの方はこちら

型式
①シリーズ名 F3: F3シリーズ(同心中空軸・同心中実軸)
②取付・タイプ区分 S : 同心中空軸タイプ
F : 同心中実軸タイプ
③モータ区分 M :モータ付
B :ブレーキモータ付
J : ブレーキ手動解放装置付(オプション)
④枠番及び出力軸径 出力軸径(中空軸タイプは内径、中実軸タイプは外径)
⑥出力軸 配置記号 空欄 : 同心中空軸
L : 同心中実軸:入力軸側から見て出力軸が左に出るもの
R : 同心中実軸:入力軸側から見て出力軸が右に出るもの
T : 同心中実軸:入力軸側から見て出力軸が両方に出るもの
⑥減速比 5:1/5、240:1/240
⑦モータ容量 T010 : 三相0.1kW
T020 : 三相0.2kW
T040 : 三相0.4kW
S100 : 単相100W(コンデンサ運転)
200 : 単相200W(コンデンサ始動)
400 : 単相400W(コンデンサ始動)
⑧⑨オプション

A : 標準電圧 A型ターミナルボックス付(標準仕様)
三相:200V/50Hz、200V/60Hz、220V/60Hz
単相:200V/50Hz、200V/60Hz

WA : 倍電圧 A型ターミナルボックス付
三相:380V/50Hz、400V/50Hz、400V/60Hz、440V/60Hz
Z : 標準電圧 Z型ターミナルボックス付(ブレーキ付専用 整流器内蔵型)
三相:200V/50Hz、200V/60Hz、220V/60Hz
※インバータを使用される場合は、必ずご注文時に「交流切り(A)」をご指示ください。
WZ : 倍電圧 Z型ターミナルボックス付(ブレーキ付専用 整流器内蔵型)
三相:380V/50Hz、400V/50Hz、400V/60Hz、440V/60Hz
※インバータを使用される場合は、必ずご注文時に「交流切り(A)」をご指示ください。
ブレーキ用電源200Vが別途必要となります。
200Vブレーキ仕様のみです。400Vブレーキ仕様にはつきません。
空欄 : 標準電圧 ターミナルボックス無し
三相:200V/50Hz、200V/60Hz、220V/60Hz
単相:100V/50Hz、100V/60Hz
W : 倍電圧 ターミナルボックス無し
三相:380V/50Hz、400V/50Hz、400V/60Hz、440V/60Hz
単相:200V/50Hz、200V/60Hz
A : 標準電圧 A型ターミナルボックス付
三相:200V/50Hz、200V/60Hz、220V/60Hz
⑩補助記号 空欄 : 標準仕様
X : 特殊仕様追加認識記号
⑪仕様記号

ターミナルボックス位置指示記号
詳細はカタログの指示記号一覧表をご参照ください。

型式の読み方(手動解放装置付0.75kW~2.2kW)

型式
①シリーズ名 F3: F3シリーズ
②取付・タイプ区分 S : 中空軸タイプ
F : 中実軸タイプ(0.75kWのみ) ※防水モータはありませんのでご注意ください。
③枠番及び出力軸径 出力軸(中空軸タイプは内径、中実軸タイプは外径)
④出力軸 配置記号 N : 中空軸
L : 中実軸:入力軸側から見て出力軸が左に出るもの
R : 中実軸:入力軸側から見て出力軸が右に出るもの
T : 中実軸:入力軸側から見て出力軸が両方に出るもの
⑤減速比 5:1/5、450:1/450
⑥モータ区分 M : インダクション標準モータ(IP44)
⑦モータ仕様 P : IE3効率(Premium Efficiency)
⑧モータ容量 08 : 三相0.75kW
15 : 三相1.5kW
22 : 三相2.2kW
⑨相数 T : 三相
⑩電源電圧 N : 標準電圧
   3定格 200V/50Hz、200V/60Hz、220V/60Hz
W : 倍電圧
   4定格 380V/50Hz、400V/50Hz、400V/60Hz、440V/60Hz
⑪規格 N : 国内向け・欧州向け(CEマーキング)
⑫ターミナルボックス T : T型ターミナルボックス(鋼板)
ブレーキ付の場合、ブレーキリード線はターミナルボックス内に引き込んであります。
⑬ブレーキ仕様 J2 : ブレーキ手動解放装置付(オプション)200Vブレーキ仕様
J4 : ブレーキ手動解放装置付(オプション)400Vブレーキ仕様
⑭補助記号 空欄 : 標準仕様
X : 特殊仕様追加認識記号
⑮仕様記号 整流器内蔵 結線指示記号
詳細はカタログの指示記号一覧表をご参照ください。
ターミナルボックス 位置指示記号
詳細はカタログの指示記号一覧表をご参照ください。

型式の読み方 (減速機(両軸型)・指定モータ取付可能型(S型)・安全増防爆形・耐圧防爆形)

型式
①シリーズ名 F3 : F3シリーズ
②取付・タイプ区分 S : 同心中空軸
※中実軸タイプ(外形)はありませんのご注意ください。
③モータ区分 空欄 : モータなし(両軸型)
S : 指定モータ取付可能型(S型)
④枠番及び出力軸径 出力軸径(内径)
⑤減速比 5:1/5、240:1/240
⑥相当容量 010 : 0.1kW相当
020 : 0.2kW相当
040 : 0.4kW相当
075 : 0.75kW相当
150 : 1.5kW相当
220 : 2.2kW相当
⑦⑧オプション 空欄 : 標準仕様
⑨補助記号 空欄 : 標準仕様
X : 特殊仕様追加認識記号
⑩仕様記号 N1 : 安全増防爆形 防爆構造 eG3
N2:耐圧防爆形 防爆構造 d2G4
N3:耐圧防爆形ブレーキ付(ブレーキ手動開放装置付) 防爆構造 d2G4
