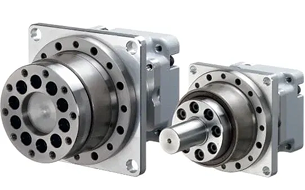

高剛性減速機ギアヘッドタイプ
3枠番
外径：73mm・79mm・93mm
6減速比
1/19・1/29・1/49・1/79・1/99・1/119
※減速比1/119は、枠番030，050のみです。
特長
コンパクトで高トルク、豊富な減速比に加え、簡単、手間要らずのモータ連結で、作業効率も飛躍的に向上。
あらゆる用途で、これまで以上に柔軟な設計を可能にしました。
モータとの連結が簡単 ！
ギアヘッドタイプは各社サーボモータとの連結が簡単！
製造工数が削減可能。
様々な用途での使いやすさを重視した、モータブラケットを取り付けてご提供します。
CMP装置
AGV
型式
外形図、CADデータはカテゴリー検索あるいは品名検索より指定してダウンロードください。
型式の読み方
| ①型式 | DGシリーズ |
|---|---|
| ②形状 | S：中実 |
| ③枠番※1 | 010：11N・m |
| 030：31N・ｍ | |
| 050：52N・m | |
| ④出力軸区分 | F：フランジ軸 |
| J：ストレート軸（キー溝なし、軸端タップなし） | |
| ⑤減速比 | 019：1/19 |
| 029：1/29 | |
| 049：1/49 | |
| 079：1/79 | |
| 099：1/99 | |
| 119：1/119※2 | |
| ⑥精度 | N：標準仕様 |
| ⑦モータ取付フランジ種別※3 | HS1、KS2など |
| ⑧補助記号1 | N：標準仕様 |
| ⑨補助記号2 | N：標準仕様 |
| X：オプション仕様 | |
| ⑩仕様記号 | U1：出力軸キー・軸端タップ追加 |
※1 各枠番、減速比1/49の定格トルクで表記しています。
※2 減速比1/119は、枠番030，050のみです。
※3 詳細はお問い合わせください。
寸法図
モータマッチング表
- モータマッチング表は2025年9月現在の代表例です。サーボモータの仕様は変更される場合がありますので、ご発注時には、サーボモータフランジ寸法、当社減速機モータ取り付け部寸法を必ずご確認ください。
- 下表は各々標準仕様のサーボモータに関するものです。オイルシール付などのオプション仕様品については取り付け可否を必ず上記の入力軸・フランジ形状詳細図でご確認ください。
- 詳細は最寄の当社営業所もしくはCSセンターまでお問い合わせください。
選定手順
高剛性減速機は、以下の手順で選定が可能です。詳しくはカタログをダウンロードください。
- 1 使用条件から出力軸側にかかる平均負荷トルクの算出
- 2-1 平均出力回転速度の算出
- 2-2 減速比の決定
- 2-3 平均入力回転速度の算出
- 2-4 最高入力回転速度の算出
- 3 使用条件が性能表の値を満たすか確認
- 4 使用するモータを選定し、取付可能なモータ取付フランジ種別を選択する。
- 5 減速機の寿命時間の算出
CADデータ
高剛性減速機ギアヘッドタイプのCADデータは、選定ツールからダウンロードいただけます。
CADデータダウンロード手順
サーボモータ用高精度減速機・高剛性減速機 絞り込み検索の画面から、高剛性減速機ギアヘッドタイプを選択してください。
中段の絞り込み条件を選択いただき、下段に表示された型式のCADデータをダウンロードすることができます。
性能表
慣性モーメント(入力軸換算)
用途事例
ロボット、FA機器をはじめとした、
高精度で駆動と停止を繰り返す用途に最適。
ニッセイの高剛性減速機は、各種ロボット、工作機械や半導体製造装置をはじめとした各種FA機器など高度な位置決めを必要とする幅広いアプリケーションにご利用いただけます。「高剛性・高トルク・大きな中空径」を活かし、動作の高速化、コンパクト化、設計の自由度向上など、お客様の課題解決に寄与します。
産業用ロボット
軽量、コンパクトでありながら、剛性、精密性が求められるロボットの関節部にて使用することで、
ロボットの高速化、高強度化が可能。
垂直多関節ロボット
パレタイズロボット
スカラロボット
ウエハ搬送ロボット
AGV / AMR
自動走行車のダウンサイズ化は勿論のこと、低床化、悪路走行などの衝撃が掛かり易い使用環境にて、
車輪軸でのインホイール減速機として対応が可能。
AGV
UGV
AGV（無人搬送フォークリフト）
FA装置 / 工作機械
サイズダウンが求められるFA装置/工作機械にて、減速機の高トルク・高剛性の性能を活かし、
装置の構成部品数を削減。
位置決めポジショナー
タレット割出駆動
ウォータージェット加工機
CMP装置
義歯加工機
ミーリングヘッド
工作機械（マガジン減速機）
