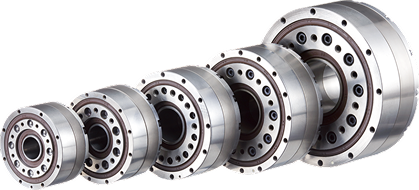

高剛性減速機DGHタイプ

大きな中空径で機器の設計や構成を思いのままに。コンパクトで、高精度な力強い駆動を実現。
差動減速機構（偏心揺動型）の採用により、高いねじれ剛性・許容トルクを実現しました。減速比が変わっても歯車のかみ合い率がほぼ変わらないため、低減速比でも大きなトルクを得ることが出来ます。また、大きな中空径は配線、配管、シャフト等を通しやすく、ロボットや機器の設計自由度が大幅に拡張。生産性向上に貢献します。

高剛性・高トルク・大きな中空径

最高のパフォーマンスを追求した設計。

出力軸と一体化したクロスローラベアリングを採用することで、コンパクトでありながら高いモーメント剛性を確保しました。減速比が変わっても歯車のかみ合い率がほぼ変わらないため、許容トルクは一定。低減速比でも大きなトルクを得られます。

設計の自由度を向上させる大口径中空。

大きな中空径は、配線、配管、シャフト等を通しやすくするだけでなく、配線数を増やしたり、太い配線も筐体内に収める事が可能。ロボット本体及び周辺機器との干渉を回避し、屈曲や引っ張り等の負荷を軽減します。

【構造】高トルク、豊富な減速比で衝撃に強い高剛性。

外形図、CADデータはカテゴリー検索あるいは品名検索より指定してダウンロードください。

型式の読み方

※各サイズの定格トルク値を枠番として表記
※減速比1/119は、枠番030，050のみです。

高剛性減速機は、以下の手順で選定が可能です。詳しくはカタログをダウンロードください。

高剛性減速機のCADデータは、選定ツールからダウンロードいただけます。

CADデータダウンロード手順

絞り込み検索の画面から、中実/中空/扁平タイプ（DGS/DGH/DGF）を選択してください。

中段の絞り込み条件を選択いただき、下段に表示された型式のCADデータをダウンロードすることができます。
