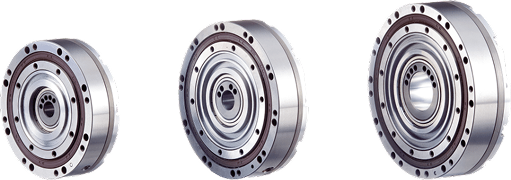

高剛性減速機DGFタイプ
3枠番
外径：71.5mm・81.5mm・91.5mm
2減速比
1/50・1/100
特長
減速機自身の薄さ・軽さに加え、入力ベアリングを内蔵しているため、お客様の装置設計の際には、より軽量・コンパクトさを実感していただけます。
扁平・軽量・入力ベアリング内蔵
装置をよりコンパクトに
DGFタイプ構造説明
【構造】入力ベアリングを内蔵
型式
外形図、CADデータはカテゴリー検索あるいは品名検索より指定してダウンロードください。
型式の読み方
| ①型式 | DGシリーズ |
|---|---|
| ②形状 | F：扁平 |
| ③枠番※ | 005：5.4N·m |
| 020：16N·m | |
| 030：28N·m | |
| ④減速比 | 050：1/50 |
| 100：1/100 | |
| ⑤特殊記号 | 特殊仕様の場合は追加認識記号が入ります |
※各サイズの定格トルク値を枠番として表記
選定手順
高剛性減速機は、以下の手順で選定が可能です。詳しくはカタログをダウンロードください。
1
使用条件から出力軸側にかかる平均負荷トルクの算出
2
-1
平均出力回転速度の算出
2
-2
減速比の決定
2
-3
平均入力回転速度の算出
2
-4
最高入力回転速度の算出
3
使用条件が性能表の値を満たすか確認
4
減速機の寿命時間の算出
CADデータ
性能表
寸法図
用途事例
ロボット、FA機器をはじめとした、
高精度で駆動と停止を繰り返す用途に最適。
ニッセイの高剛性減速機は、各種ロボット、工作機械や半導体製造装置をはじめとした各種FA機器など高度な位置決めを必要とする幅広いアプリケーションにご利用いただけます。「高剛性・高トルク・大きな中空径」を活かし、動作の高速化、コンパクト化、設計の自由度向上など、お客様の課題解決に寄与します。
産業用ロボット
軽量、コンパクトでありながら、剛性、精密性が求められるロボットの関節部にて使用することで、
ロボットの高速化、高強度化が可能。
垂直多関節ロボット
パレタイズロボット
スカラロボット
ウエハ搬送ロボット
AGV / AMR
自動走行車のダウンサイズ化は勿論のこと、低床化、悪路走行などの衝撃が掛かり易い使用環境にて、
車輪軸でのインホイール減速機として対応が可能。
AGV
UGV
AGV（無人搬送フォークリフト）
FA装置 / 工作機械
サイズダウンが求められるFA装置/工作機械にて、減速機の高トルク・高剛性の性能を活かし、
装置の構成部品数を削減。
位置決めポジショナー
タレット割出駆動
ウォータージェット加工機
CMP装置
義歯加工機
ミーリングヘッド
工作機械（マガジン減速機）
