製品ラインナップ

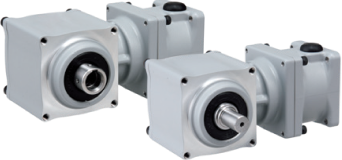

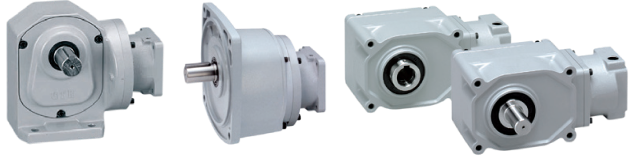

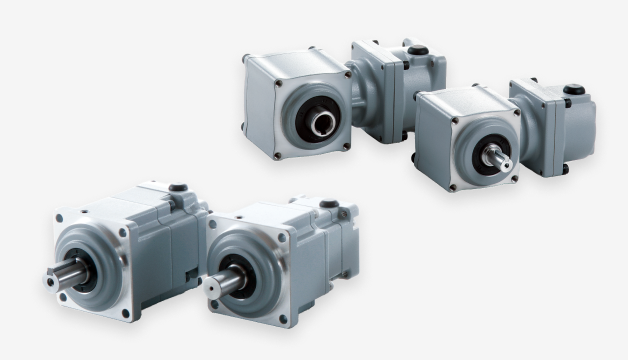

サーボモータ用高精度減速機
APGタイプ(平行軸) AFCタイプ(中空軸・中実軸) A AG3タイプ(平行軸)、AH2タイプ(直交軸)、
AF3タイプ(同心中空軸・同心中実軸)
- 相当容量
- 100W~3000W
- 減速比
- 1/3~1/240
幅広い対応相当容量と減速比で、様々な用途に対応
100~3000Wまでのモータ容量、瞬時入力回転数7000r/min(APGタイプ)まで対応し、
コンベア、包装機などの食品業から搬送機などの流通業、印刷機、裁断機など製造業まで、様々な業界への対応が可能です。
取付可能なサーボモータメーカー例 :【国内】 山洋電気、三菱電機、安川電機、キーエンス、ファナック 等 【海外】 Allen Bradley、Kinco 等
詳細はこちらから採用事例(APGタイプ)

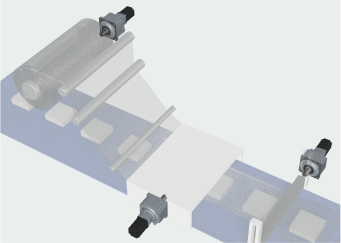

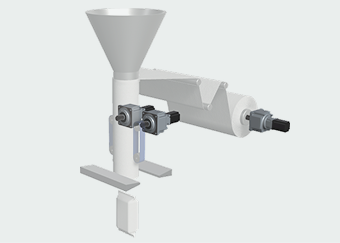

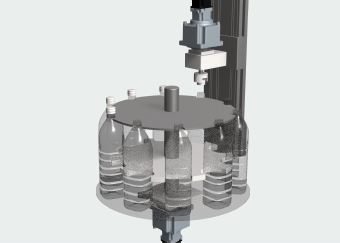

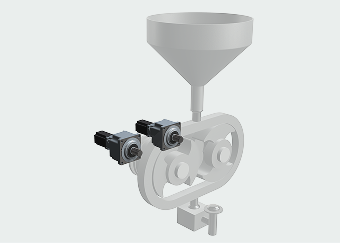

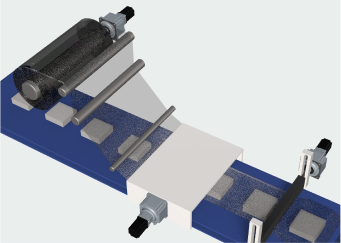

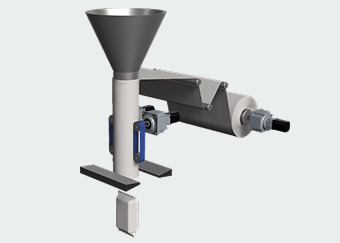

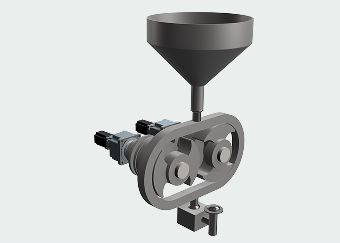

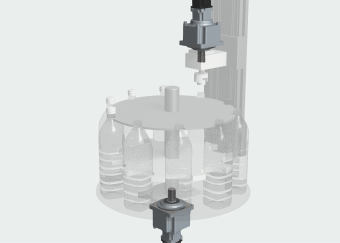

横ピロー包装機(ロール送り / コンベア搬送) 縦ピロー包装機(ロール送り / コンベア搬送) 液体充填機(ボトル整列 / キャップ締め) 液体充填機

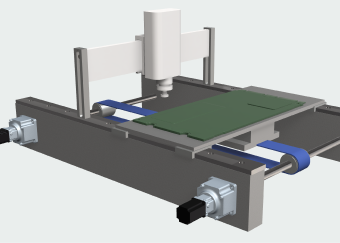

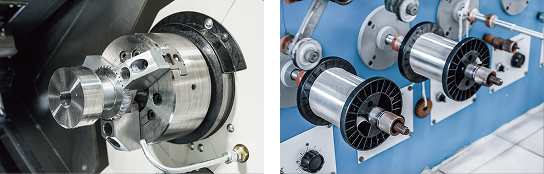

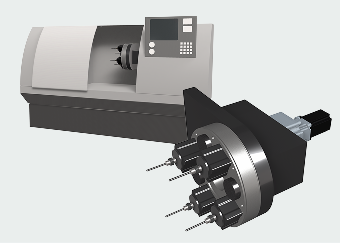

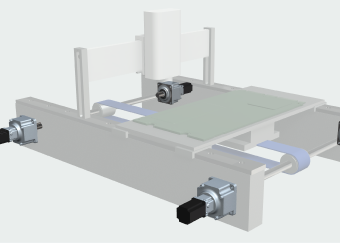

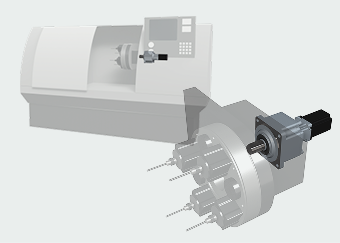

(ロータリーポンプ)工作機械(自動旋盤 タレットヘッド回転) PC印刷機
(基盤自動搬送)

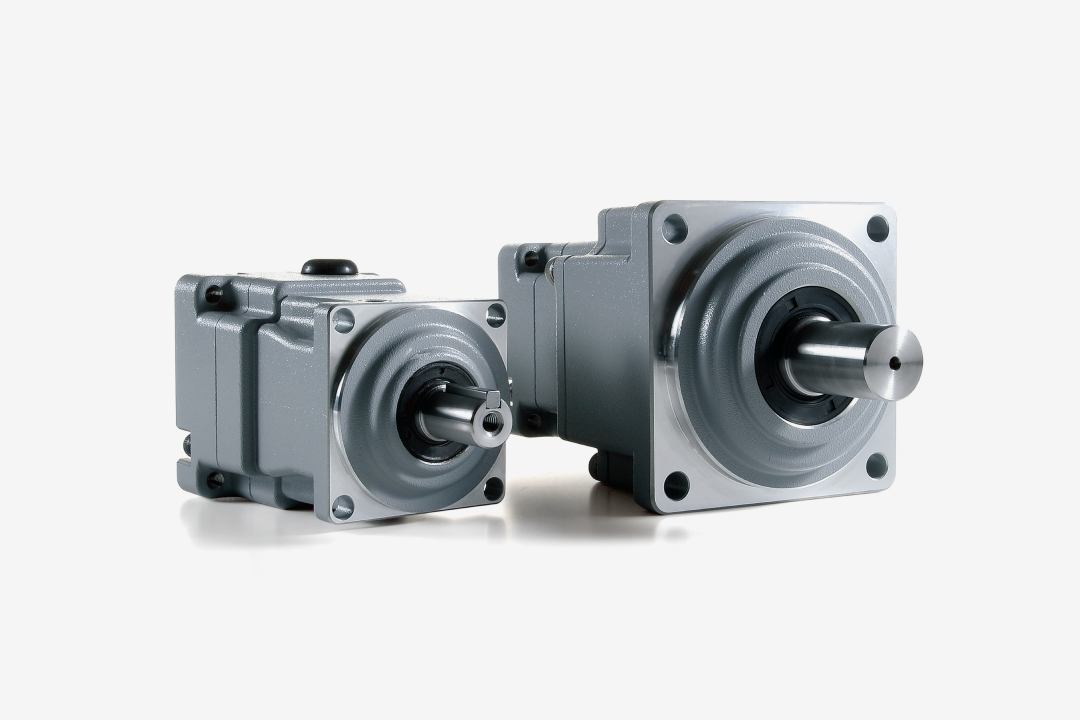

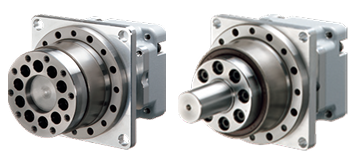

高剛性減速機
ギアヘッドタイプ
- 相当容量
- 100W~750W
- 減速比
- 1/19~1/119
高剛性・高トルクで、精度の高い駆動を実現
工作機械、半導体製造装置、産業用ロボットなどの精密機器をパワフル、スピーディに。
また、コンパクトな設計で機器への取付や構成を思いのままに。精度の高いパフォーマンスを必要とする用途に最適です。
取付可能なサーボモータメーカー例 :【国内】 山洋電気、三菱電機、安川電機、キーエンス、ファナック 等 【海外】 Allen Bradley、Kinco 等

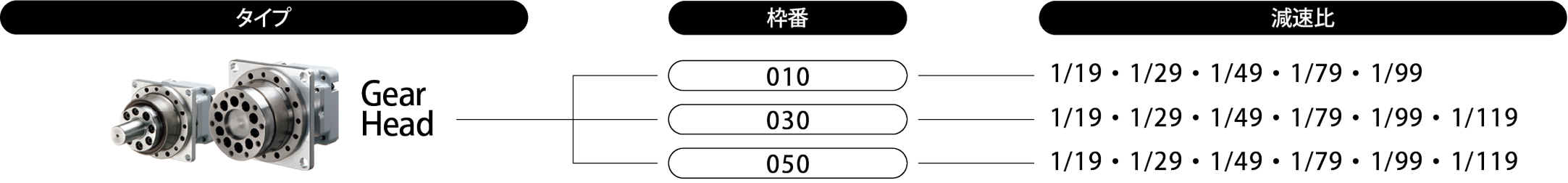

詳細はこちらから機種構成表

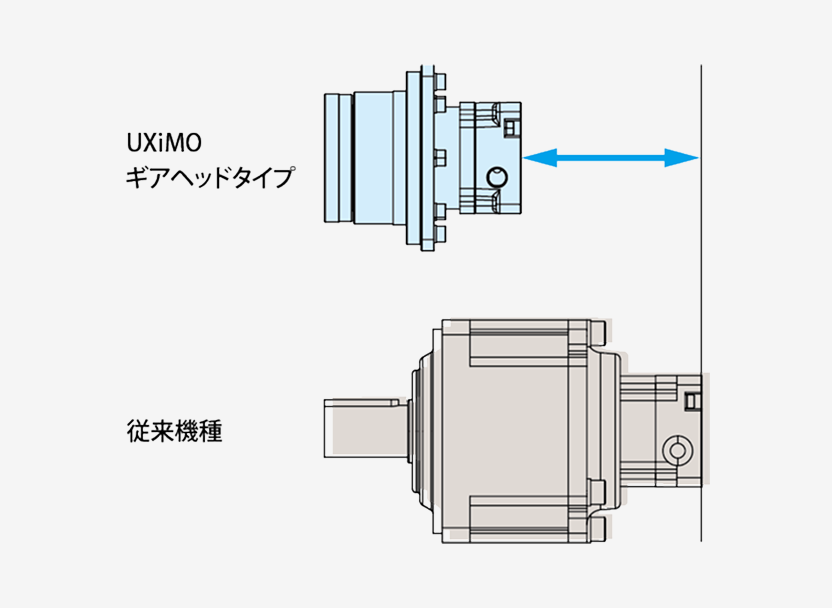

従来のサーボ機種との比較

用途事例


採用事例(ギアヘッドタイプ)

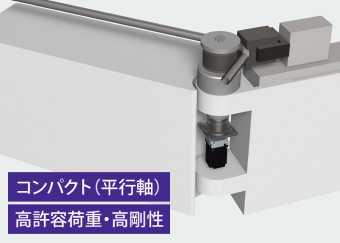

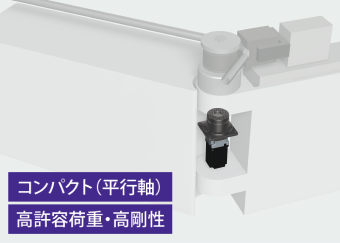

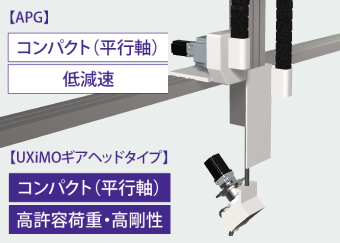

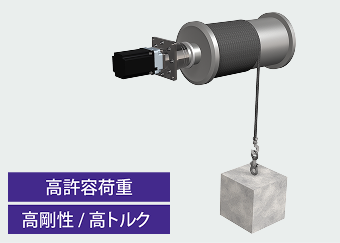

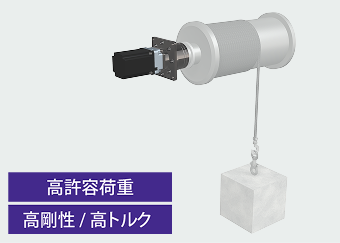

巻上げ装置 ローディング装置

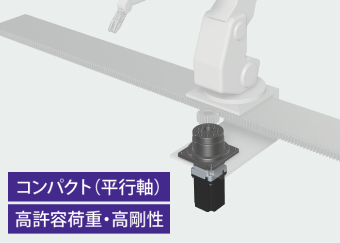

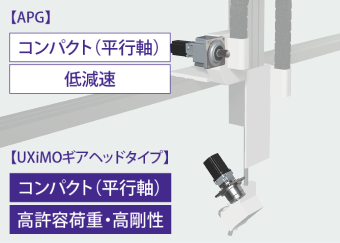

(X,Y,Θ軸)ロボット走行軸

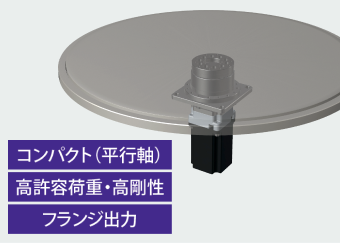

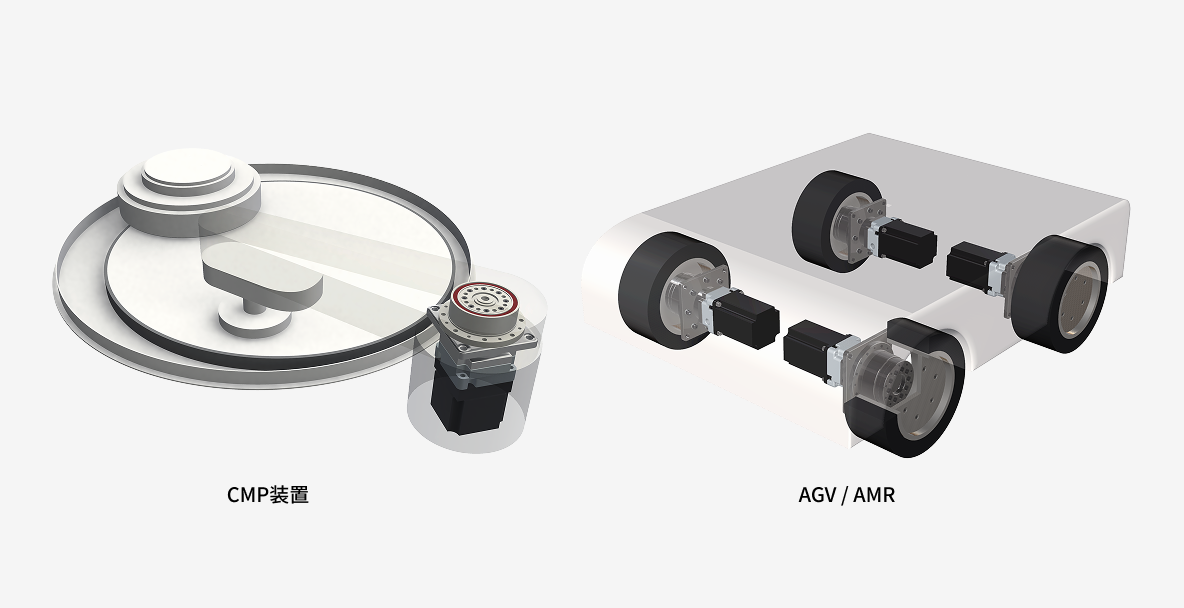

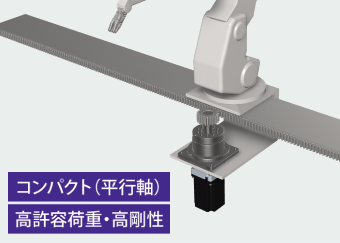

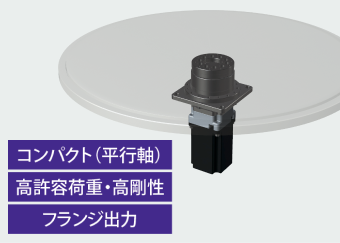

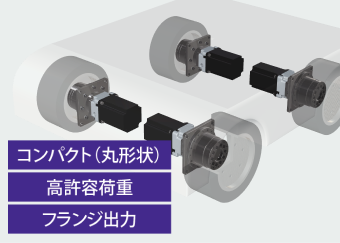

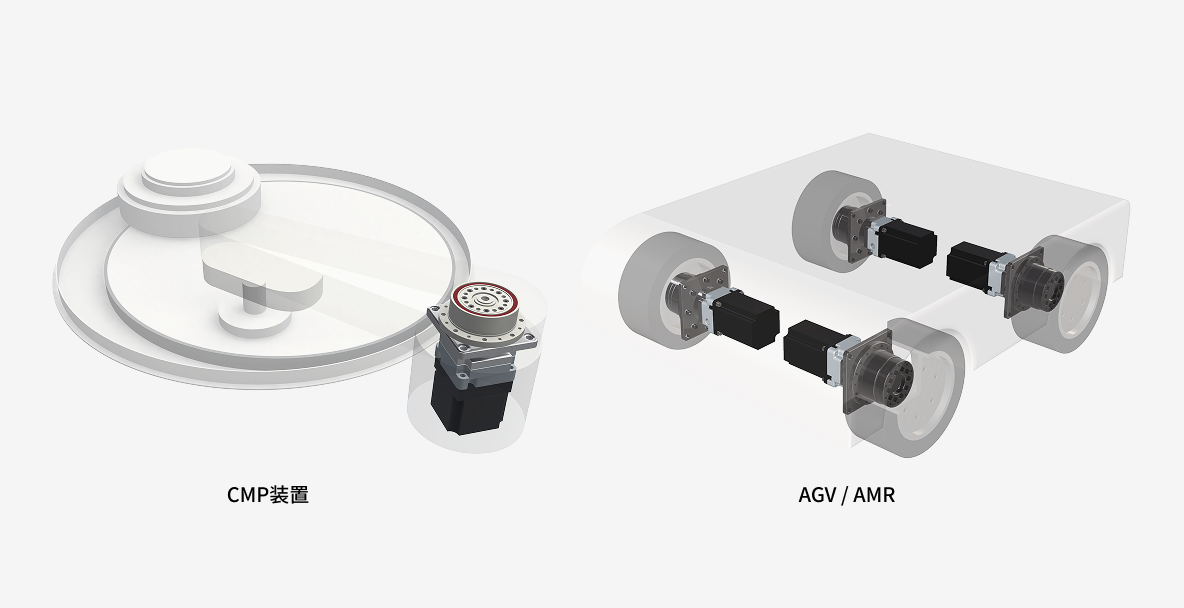

(ラック - ピニオン駆動)ターンテーブル(回転軸) 成型機(ベンダー) AGV/AMR(車輪駆動部)
強化ポイント
スピードとトルクを両立する新たなステージへ
年々向上するサーボモータのスピードと性能。その力を余すことなく引き出すために、
サーボモータ用高精度減速機APGタイプが進化しました。「高速」「高トルク」「高効率」を実現し、業界高水準の性能を達成。食品包装機をはじめとする生産設備のタクトアップに貢献し、生産数の飛躍的な進歩を可能にします。


最大対応回転数
7000rpm
瞬時入力回転数 7000rpm対応。

最大対応率
350%
最大350%対応。

最大アップポイント
10point
平均4ポイント、最大10ポイントアップ。

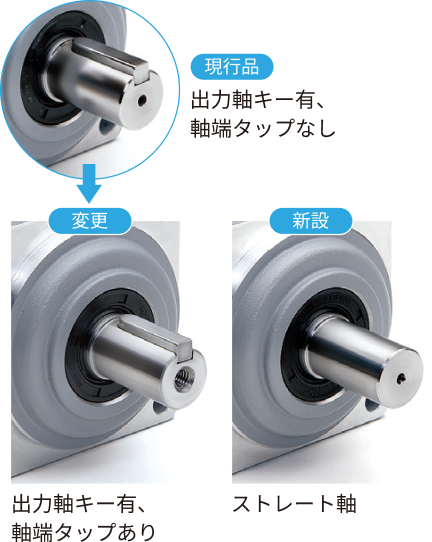

形状の変更・追加で出力軸も進化

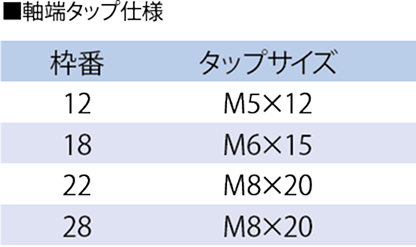

軸端タップ付きへの標準仕様変更と、要望の多かったストレート軸形状を標準ラインナップに追加しました。

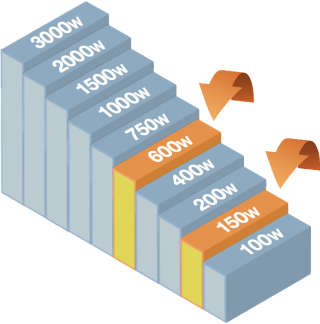

対応相当容量追加
150W・600W相当対応モデルを新たにラインナップ。

用途が広がる、
コンパクト設計
高精度減速機直交軸タイプは、装置に対して直角に取り付けることができるので、モータが出っ張ることが無く、装置の省スペース設計を可能にします。

サーボモータ取付フランジ拡充
国内外の主要なサーボモータに対応。取付可能なメーカー・機種をぞくぞく拡大中!
国内サーボモータ例
メーカ | 製品品番例 |
---|---|
オムロン | R88M-1M 他 |
キーエンス | SV2 他 |
山洋電気 | R2 他 |
パナソニック | MHMF |
ファナック | αiF-B 他 |
三菱電機 | HG-SR 他 |
安川電機 | SGMXJ 他 |
海外サーボモータ例
メーカ | 製品品番例 |
---|---|
ABB | BSM 他 |
Allen Bradley | VPL 他 |
デルタ電子 | ECMA 他 |
INOVANCE | MS1 |
Kinco | G2 |
LS ELECTRIC | APMC 他 |
選定ツール
ホームページで製品の選定、取付可能なサーボモータの検索、CADデータなどのダウンロードが可能です
当社ホームページでは、品名や用途などから減速機の選定が可能です。
条件を絞り込み、使用条件値を入力すると、製品が特定でき、CADデータや取扱説明書、カタログがダウンロードできます。
