「ファンレスで低騒音・コンパクト」「IE4クラス相当の効率性能」
「すべりのない安定した速度制御」「トルクリミット機能」
「当て止め・当て押し機能」など、サーボモータと同等機能を
低コストで実現する高効率IPMギアモータを紹介します。
IPMギアモータは、回転子に電流が流れないため二次銅損がありません。
そのため、従来のインダクションギアモータに比べて内部損失がおよそ50%軽減され、モータ単体としてはIE3を超える高効率モータです。
速度制御タイプインバータ『VF-nC3M』で
「高効率」と「高機能」を「低価格」でご提供。
主な機能
■速度制御 ■同期制御 ■サーボロック ■トルクリミット
■当て止め ■ブレーキシーケンス ■起動停止30回/分
位置制御タイプインバータ『C1000』で
「パルス列位置制御」を「低価格」でご提供。
IPMギアモータをC1000で制御すると、外部からの位置指令パルスにしたがい、エンコーダまたはプログラムを使用せずに、位置決め制御を行うことができます。
専用インバータで高機能を低価格にてご提供。
エンコーダを用いず、インバータユニットの出力電圧と電流からモータの回転速度を検出します。
そのため、センサーや特別なケーブルを必要とせず、サーボモータと同等の機能を低コストで得ることができます。
IPMギアモータなら装置・機械の設計変更が簡単
インダクションギアモータからIPMギアモータへの置換イメージ
インダクションギアモータ＋汎用インバータ
・定格回転速度が同じだから、ギアヘッド寸法と減速比はそのままでOK
・位置センサレス制御方式だから、配線ケーブルはそのままでOK
IPMギアモータ＋専用インバータ
IPMギアモータの特長
ファンレスで低騒音・コンパクト
0.75kW以下の機種は全閉ファンレス構造で、騒音、全長、質量を低減し、小型・軽量化を実現。故障リスクを低減、粉塵環境にも最適です。
IE4クラス相当の効率性能
電気代・CO2を削減し、省エネ化を実現します。
すべりのない安定した速度制御
すべりがないため、負荷が増減しても同期速度で安定した運転が可能。ワーク間の距離を保っての搬送、定量送りなどを高精度に行うことができます。
トルクリミット機能
発生するトルクに制限をかけて設定値以上かからないようにでき、装置の故障・修理工数を削減・モータ焼損リスクの低下など機械系の保護に役立ちます。
当て止め・当て押し機能
減速→当て止め→当て押しの一連の動作を一つの入力信号で動かすことができます。当て止め状態完了の信号はインバータから出力されます。ワークの簡易位置決め用途におすすめです。
当社専用インバータ以外のインバータでも、IPMギアモータを運転することが可能
省エネルギー化の背景
地球全体の平均気温の上昇により、異常気象の発生、生態系への影響などの懸念事項が挙げられています。そこで、世界的に地球温暖化防止が推進され、産業界においても省エネルギー化が急務となり産業用モータの高効率規制が開始されました。
各国ギアモータ高効率規制動向（2021年4月）
（当社調べ）

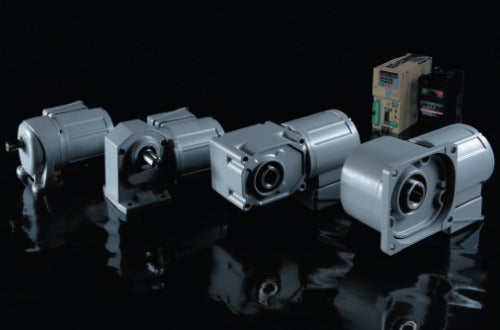

LINE-UP

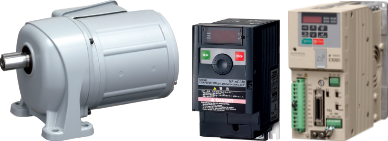

G3タイプ
平行軸

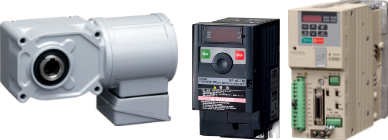

H2タイプ
直行軸

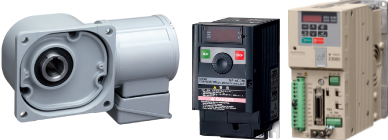

Fタイプ
中空軸・中実軸
F3タイプ
同心中空軸・同心中実軸
