ギアモータ・減速機

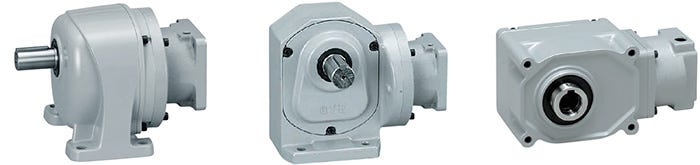

低バックラッシ仕様 AG3・AH2・AF3
特長
ギアヘッド部はインダクションモータと同形状
インダクションモータ、ブラシレス⇒サーボモータ用減速機+サーボモータに互換性があります。
高精度
バックラッシ精度1分/3分があります。
いろいろなサーボに合う
- 国内外の主要なサーボモータに対応。
- 当社へモータ支給いただければ、減速機に組み付けた状態で出荷します。
- モータマッチング・容量形状種別一覧表
【国内サーボモータ例】
| メーカー | 対応タイプ |
|---|---|
| 山洋電気 | Rシリーズ 他 |
| オムロン | 1Sシリーズ R88M-1 他 |
| キーエンス | SV2シリーズ 他 |
| パナソニック | MINAS A7シリーズ 他 |
| ファナック | αi-B 他 |
| 三菱電機 | HKシリーズ 他 |
| 安川電機 | Σ-Xシリーズ 他 |
【海外サーボモータ例】
| メーカー | 対応タイプ |
|---|---|
| Allen Bradley/Rockwell Automation | VPLシリーズ 他 |
| デルタ電子 | ECMAシリーズ 他 |
| INOVANCE | MS1シリーズ 他 |
| Kinco | SMC シリーズ 他 |
| LS ELECTRIC | APMシリーズ 他 |
| Bosch Rexroth | MSMシリーズ 他 |
モータ容量と減速比とバックラッシ精度
| シリーズ | 容量 | 減速比 | バックラッシ精度 |
|---|---|---|---|
| AG3（平行軸） | 100W～750・2000W | 1/5～1/200 | 低バックラッシ |
| AH2（直交軸） | 100W～750・2000W | 1/5～1/240 | 低バックラッシ |
| AF3 (同心中空軸・同心中実軸） |
100W～750W・1000W・2000W | 1/10～1/180 | 1分・3分 |
| 100W～750・2000W | 1/10～1/240 | 低バックラッシ |
型式
外形図、CADデータはカテゴリー検索あるいは品名検索より指定してダウンロードください。

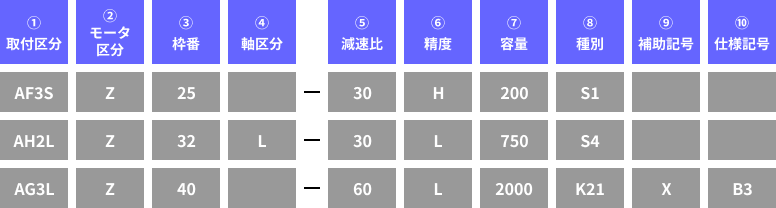

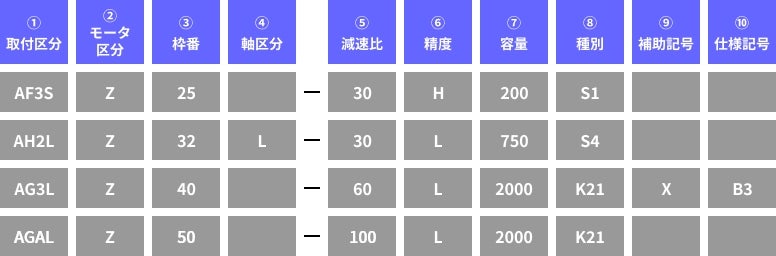

型式の読み方
| ①取付区分 | AG3L ：平行軸（脚取付） | |
|---|---|---|
| AG3F ：平行軸（フランジ取付） | ||
| AG3K ：平行軸（小フランジ取付 枠番32まで） | ||
| AH2L ：直交軸（脚取付） | ||
| AF3S ：同心中空軸 | ||
| AF3F ：同心中実軸 | ||
| ②モータ区分 | Z ： サーボモータ用高精度減速機（Z型減速機） | |
| ③枠番及び出力軸径 | 出力軸径（中空軸タイプは内径、その他のタイプは外径） | |
| ④軸区分 | 1分・3分仕様 （AF3Fタイプのみ） |
H ： 入力軸側から見て出力軸が左に出るもの |
| M ： 入力軸側から見て出力軸が右に出るもの | ||
| F ： 入力軸側から見て出力軸が両方に出るもの | ||
| 低バックラッシ仕様 | L ： 入力軸側から見て出力軸が左に出るもの | |
| R ： 入力軸側から見て出力軸が右に出るもの | ||
| T ： 入力軸側から見て出力軸が両方に出るもの | ||
| ⑤減速比 | 5:1/5、240:1/240 | |
| ⑥バックラッシ精度 | H ： バックラッシ精度1分 | |
| M ： バックラッシ精度3分 | ||
| L ： バックラッシ精度30分（一部機種除く） | ||
| ⑦容量 | 100 ： 100W相当 | |
| 200 ： 200W相当 | ||
| 400 ： 400W相当 | ||
| 750 ： 750W相当 | ||
| 1000 ： 1000W相当（1分・3分仕様のみ） | ||
| 2000 ： 2000W相当 | ||
| ⑧サーボモータ取付 フランジ種別 |
F1、S1、K31 等 | |
| ⑨補助記号 | 空欄 ： 標準仕様 | |
| X ： 特殊仕様追加認識記号 | ||
| ⑩仕様記号 | 入力軸継手締結用レンチ穴位置指示記号 詳細はカタログの指示記号一覧表をご参照ください。 |
|
