ギアモータ・減速機

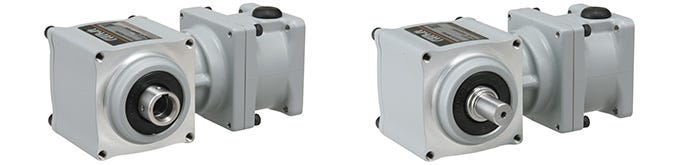

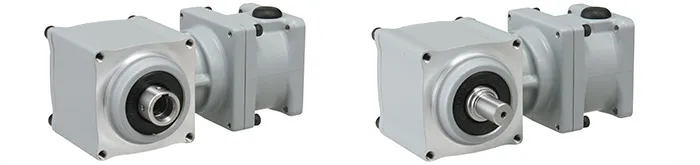

中空・中実軸(AFC)
特長
コンパクト
装置に対して直角に取付ができるため省スペース。
高精度
バックラッシ精度3分/30分があります。
いろいろなサーボに合う
- 国内外の主要なサーボモータに対応。
- 当社へモータ支給いただければ、減速機に組み付けた状態で出荷します。
- モータマッチング・容量形状種別一覧表
【国内サーボモータ例】
| メーカー | 対応タイプ |
|---|---|
| 山洋電気 | Rシリーズ 他 |
| オムロン | 1Sシリーズ R88M-1 他 |
| キーエンス | SV2シリーズ 他 |
| パナソニック | MINAS A7シリーズ 他 |
| ファナック | αi-B 他 |
| 三菱電機 | HKシリーズ 他 |
| 安川電機 | Σ-Xシリーズ 他 |
【海外サーボモータ例】
| メーカー | 対応タイプ |
|---|---|
| Allen Bradley/Rockwell Automation | VPLシリーズ 他 |
| デルタ電子 | ECMAシリーズ 他 |
| INOVANCE | MS1シリーズ 他 |
| Kinco | SMC シリーズ 他 |
| LS ELECTRIC | APMシリーズ 他 |
| Bosch Rexroth | MSMシリーズ 他 |
モータ容量と減速比とバックラッシ精度
| モータ容量 | 減速比 | バックラッシ精度 |
|---|---|---|
| 100～3000W | 1/3～1/60 | 3分・30分 |
型式
外形図、CADデータはカテゴリー検索あるいは品名検索より指定してダウンロードください。

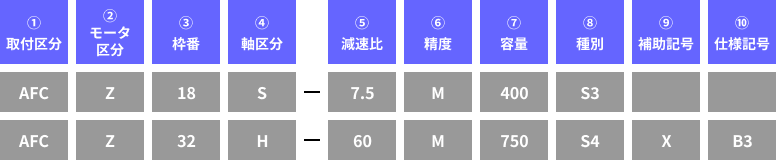

型式の読み方
| ①取付区分 | AFC ： 直交軸（コンパクトフランジ取付） |
|---|---|
| ②モータ区分 | Z ： サーボモータ用高精度減速機（Z型減速機） |
| ③枠番及び出力軸径 | 出力軸径（中空軸タイプは内径、平行軸タイプ・中実軸タイプは外径） |
| ④軸区分 | S ： 中空軸（キー溝有） |
| L ： 中実軸：入力軸側から見て出力軸が左に出るもの（キー有） | |
| H ： 中実軸：入力軸側から見て出力軸が左に出るもの（キー無） | |
| ⑤減速比 | 3：1/3、7.5:1/7.5、60:1/60 |
| ⑥バックラッシ精度 | M ： バックラッシ精度3分 |
| L ： バックラッシ精度30分 | |
| ⑦容量 | 100 ： 100W相当 |
| 200 ： 200W相当 | |
| 400 ： 400W相当 | |
| 750 ： 750W相当 | |
| 1000 ： 1000W相当 | |
| 1500 ： 1500W相当 | |
| 2000 ： 2000W相当 | |
| 3000 ： 3000W相当 | |
| ⑧サーボモータ取付 フランジ種別 |
S1、K13、K61など サーボモータと取付可能なフランジ種別形状はカタログを参照ください。 |
| ⑨補助記号 | 空欄 ： 標準仕様 |
| X ： 特殊仕様追加認識記号 | |
| ⑩仕様記号 | 入力軸継手締結用レンチ穴位置指示記号 詳細はカタログの指示記号一覧表をご参照ください。 |
