ギアモータ・減速機
両軸減速機・S型減速機・防爆形ギアモータ
特長
指定モータを取り付けることが可能です
防爆形ギアモータ
- S型減速に、防爆形モータを組み合わせたタイプをご用意しております
- 防爆形モータの在庫を持っておりますので短納期での対応可能
- 外部調達するモータの購入する時期により価格が変動する場合がございます
- 日本電産テクノモータ(株)のモータを使用しています。
安全増防爆形
- 耐環境性に強化・長寿命化を実現
- 運転中に火花やアークが生じないよう設計し安全性を高めた電動機です
- 防爆形に伴う安全性及び冷却は工場電気設備防爆指針を満足しております
- 構成労働省指定の防爆型式検定代行機関の検定に合格しております
耐圧防爆形
- 防爆構造はd2G4ですので、ほとんどの対象ガスに対応できます
- ブレーキ付きが対応可能で幅広い危険場所と用途にご使用できます
- RoHS対応

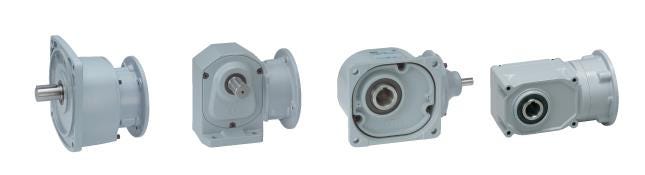

機種構成
- 両軸減速機
- S型減速機
- 防爆形ギアモ－タ(安全増防爆/耐圧防爆)
シリーズ・減速比
| シリーズ | 容量 | 減速比 |
|---|---|---|
| G3(平行軸) | 0.1kW | 1/5～1/1200 |
| 0.2kW | 1/5～1/1200 | |
| 0.4kW | 1/5～1/1200 | |
| 0.75kW | 1/5～1/450 | |
| 1.5kW | 1/5～1/200 | |
| 2.2kW | 1/5～1/100 | |
| H2(直交軸) | 0.2kW | 1/5～1/1500 |
| 0.4kW | 1/5～1/1500 | |
| 0.75kW | 1/5～1/450 | |
| 1.5kW | 1/5～1/240 | |
| 2.2kW | 1/5～1/120 | |
| FS(中空軸) | 0.1kW | 1/10～1/240 |
| 0.2kW | 1/5～1/240 | |
| 0.4kW | 1/5～1/240 | |
| 0.75kW | 1/5～1/240 | |
| 1.5kW | 1/5～1/240 | |
| 2.2kW | 1/5～1/120 | |
| FAS(中空軸） | 1.5kW | 1/5～1/240 |
| 2.2kW | 1/5～1/120 | |
| F3S(同心中空軸) | 0.1kW | 1/5～1/240 |
| 0.2kW | 1/5～1/240 | |
| 0.4kW | 1/5～1/240 | |
| 0.75kW | 1/5～1/240 | |
| 1.5kW | 1/5～1/240 | |
| 2.2kW | 1/5～1/120 |
型式
外形図、CADデータはカテゴリー検索あるいは品名検索より指定してダウンロードください。

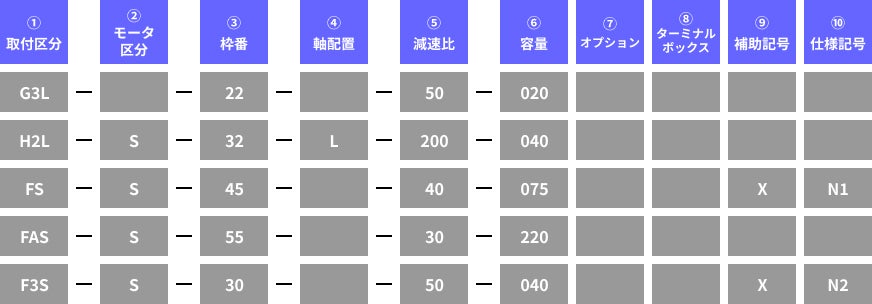

型式の読み方
| ①取付区分 | G3L： 平行軸脚取付 |
|---|---|
| G3F： 平行軸フランジ取付 | |
| G3K： 平行軸小フランジ取付（18枠～32枠） | |
| H2L： 直交軸脚取付 | |
| H2F： 直交フランジ取付 | |
| FS : 中空軸（55枠のみ鋳鉄） | |
| FAS : 中空軸（55枠アルミのみ） | |
| FF : 中実軸 | |
| F3S： 同心中空軸 | |
| F3F： 同心中実軸 | ②モータ区分 | 空欄 ： モータなし（両軸型） |
| S ： 指定モータ取付可能型(S型） | |
| ③枠番及び出力軸径 | 出力軸径 |
| ④軸配置 | 空欄 ： 平行軸・中空軸 |
| L ： 直交軸・中実軸：入力軸側から見て出力軸が左に出るもの | |
| R ： 直交軸・中実軸：入力軸側から見て出力軸が右に出るもの | |
| T ： 直交軸・中実軸：入力軸側から見て出力軸が両方に出るもの | |
| ⑤減速比 | 5：1/5、1500：1/1500 |
| ⑥相当容量 | 010 ： 0.1kW相当 |
| 020 ： 0.2kW相当 | |
| 040 ： 0.4kW相当 | |
| 075 ： 0.75kW相当 | |
| 150 ： 1.5kW相当 | |
| 220 ： 2.2kW相当 | |
| ⑦⑧オプション | 空欄 ： 標準仕様 |
| ⑨補助記号 | 空欄 ： 標準仕様 |
| X ： 特殊仕様追加認識記号 | |
| ⑩仕様記号 | N1 ： 安全増防爆形 防爆構造 eG3 |
| N2：耐圧防爆形 防爆構造 d2G4 | |
| N3：耐圧防爆形ブレーキ付(ブレーキ手動開放装置付） 防爆構造 d2G4 |
