べベルギアボックス(K型・KN型)

べベルギアボックス(K型・KN型)
  • PDFカタログ
  • PDF取扱説明書

特 長

1.K型(メタルタイプ)

KBM、KCM

軽量・コンパクト

  • 構造が簡単でケ-スは樹脂製
  • 樹脂は耐薬品性・耐熱性に優れる材質を使用

取付け方向自由

通し穴と下穴があり、全方向取付け可能

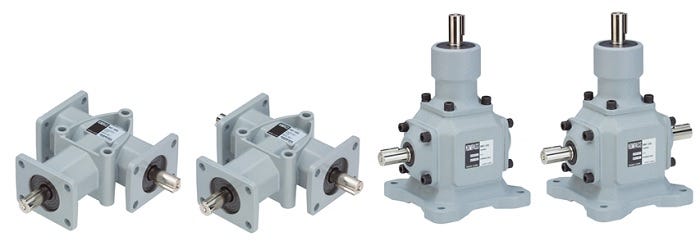

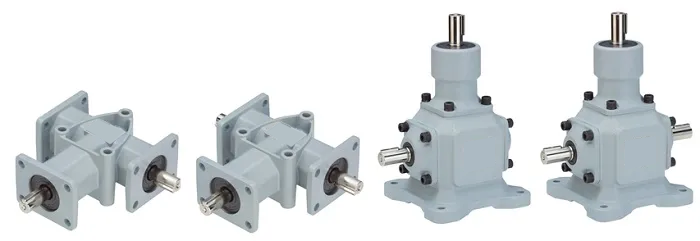

2.KB・KC型(ベアリングタイプ)

KB、KC

軽量・コンパクト

構造が簡単でケ-スはアルミダイカスト製

低騒音・高効率

特殊鋼を浸炭焼入れしたスパイラルベベルギアを使用

取付け方向自由

全方向取付け可能

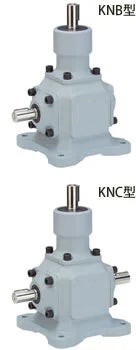

3.KNB・KNC型

KNB、KNC

強靭

ケ-スは高級鋳鉄を軸受部はテ-パ-ロ-ラベアリング使用

低騒音・高効率

特殊鋼を浸炭焼入れしたスパイラルベベルギアを使用

取付け方向自由

軸配置の選択によりあらゆる据付も可能
注)取付けによりオイルプラグPT1/4(排油口)追加工が必要

機種構成

出力軸径 減速比 潤滑
1.KBM・KCM 4、6、8 1/1 グリス塗布
2.KB・KC 10、15、20 1/1、1/2 グリス封入
3.KNB・KNC 19、25、32、40 1/1、1/2 オイル封入

型式

外形図、CADデータはカテゴリー検索あるいは品名検索より指定してダウンロードください。

K型(メタルタイプ)

型式
①型式 K
②タイプ区分 B: Y軸一方向
C: Y軸二方向
③軸受型式 M: メタルタイプ
④枠番及び出力軸径 04 : φ4
06 : φ6
08 : φ8
⑤減速比 1:1/1

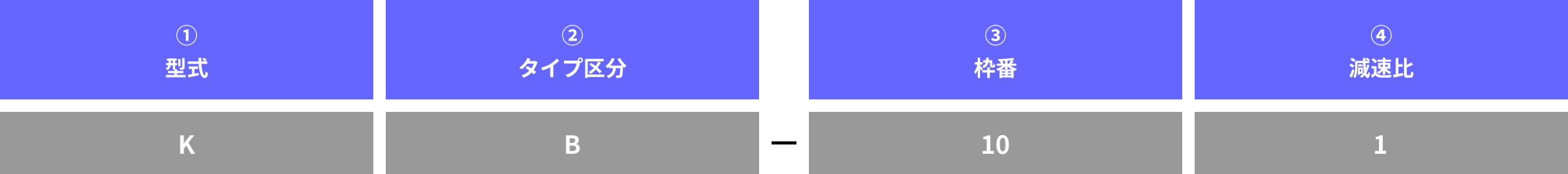

K型(ベアリングタイプ)

型式
①型式 K
②タイプ区分 B: Y軸一方向
C: Y軸二方向
③枠番及び出力軸径 10 : φ10
15 : φ15
20 : φ20
④減速比 1:1/1
2:1/2(X軸よりY軸へ減速)

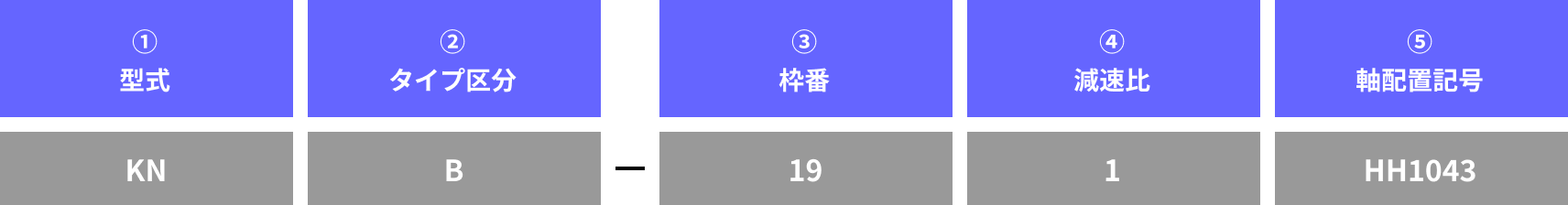

KN型

型式
①型式 KN
②タイプ区分 B: Y軸一方向
C: Y軸二方向
③枠番及び出力軸径 19 : φ19
25 : φ25
32 : φ32
40 : φ40
④減速比 1:1/1
2:1/2(X軸よりY軸へ減速)
⑤軸配置記号 詳細はカタログを参照
