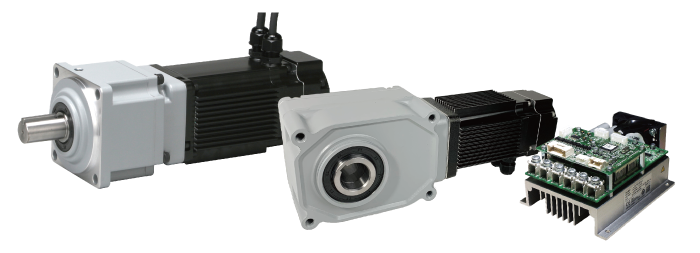

ギアモータ・減速機
SDタイプ
特長
0.75kW高出力なので速く！力強く！
- 高速移動
- 重量牽引
低床化実現
- ギアモータの形状は車輪への直結することを想定しており、AGVの低床化を実現します。
スリム＆軽量化
- 全長は80mmサイズダウン、重量は最大40％ダウンでAGVのスペース有効活用できます。
（当社AFCタイプとの比較）
防水＆2G対応
- 保護等級IP65と耐振性2Gを標準ラインナップし、屋外仕様AGVに対応可能。
速度領域拡大
- 移動体アプリケーションの滑らかな動きに貢献
| 容量 | 定格回転速度 | 速度制御範囲 | 0.75kW | 3000r/min | 80～4000r/min |
|---|
位置制御
- モータ1回転あたり30パルス出力！位置決め時細かく制御可能！
モータ容量と減速比
| 容量 | 平行軸(APG) | 直交軸(F3) | 0.75kW | 1/15～1/60 | 1/10～1/60 |
|---|
ドライバ機能
多彩な速度指令方法より選択可能
- 専用ソフトを使えば一括変更も可能なため、複数の装置設定も簡単に行えます。
- 速度指令は方法は5種類。
直流ロック機能
- モータの回転を電磁石力でロックします。(非通電時はロックが解除)簡易的な保持ブレーキとして利用すれば、バッテリー切れの場合に押し動かすことが可能。
ドライバ型式
| 容量 | 型式 | 電源電圧 | 0.75kW | A-SDNB080L4 | DC48V |
|---|
型式
外形図、CADデータはカテゴリー検索あるいは品名検索より指定してダウンロードください。

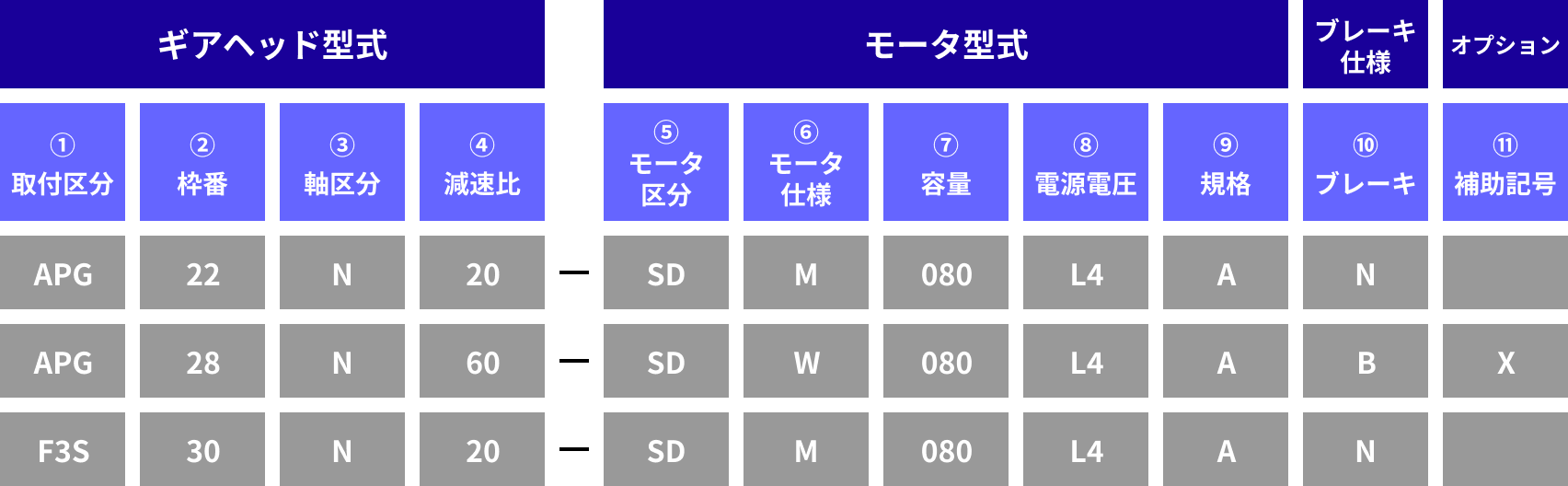

型式の読み方
| ①取付区分 | APG： 平行軸 | F3S： 直交軸 |
|---|---|---|
| ②枠番 | 出力軸径 | |
| ③軸区分 | 軸材質：炭素鋼 | |
| N ：平行軸・直交軸 | ||
| 軸材質：ステンレス鋼 | S ： 直交軸 | |
| ④減速比 | 10:1/10～60:1/60 | |
| ⑤モータ区分 | SD:ブラシレスモータSDシリーズ | |
| ⑥モータ仕様 | M ： IP44 | |
| W ： IP65 | ||
| ⑦容量 | 080 ： 0.75kW | |
| ⑧電圧電圧 | L4 ： DC48V | |
| ⑨規格 | A ： CCC | |
| ⑩ブレーキ区分 | N ： ブレーキなし | |
| B ： ブレーキ付 | ||
| ⑪補助記号 | 空欄 ： 標準仕様 | |
| X ： 特殊仕様追加認識記号 | ||
