ブレーキ推奨配線（モータ容量0.1kW～2.2kW）
ブレーキ付きギアモータの結線の種類と選択のポイントは、下記の通りです。
MIDシリーズ（三相）
MIDシリーズ（単相）
ギアモータの結線(ブレーキ付)
ブレーキ付ギアモータについては下記の配線をしてください。なお、下記結線の場合の出力軸回転方向については、各シリーズの性能表に表示されています。
※電圧記号の詳細はこちらをご参照ください。
配線に関する注意事項
- 上下運動(昇降用)で使用される場合は必ず“直流切り”を採用してください。
- 直流切り結線の場合、接点間に保護素子(オプション)を接続してください。保護素子(オプション)はデジタルカタログP.557をご参照ください。
(バリスタ電圧は200V級ブレーキの場合423～517V、400V級ブレーキの場合820V～1000V) - ブレーキ電圧は200V級ブレーキの場合DC90V、400V級ブレーキの場合DC180Vです。
- ブレーキリード線は200V級ブレーキは青色リード線、400V級ブレーキは黄色リード線です。
- 直流切り結線を採用された場合、誘導負荷(直流コイル)を遮断するため、DC110V〈DC220V〉、接点定格DC13級における接点容量の接触器をご使用ください。詳細はお問い合わせください。
※接点定格DC13級は、コイル負荷に適用する場合のJISC8201-5-1(低圧開閉装置および制御装置)の種別です。※〈〉内は400V級ブレーキの場合です。 - 整流器にはダイオードが組み込んでありますので、結線間違いなどによりショートさせますと、使用不可能となります。ご注意ください。
- インバータを使用される場合の結線および注意事項はデジタルカタログP.560をご参照ください。

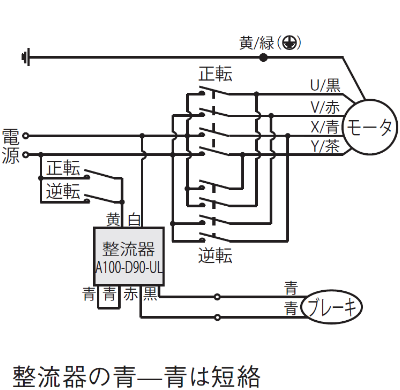

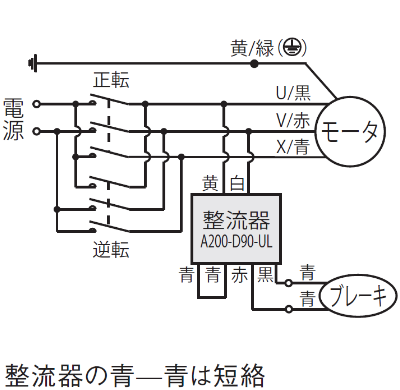

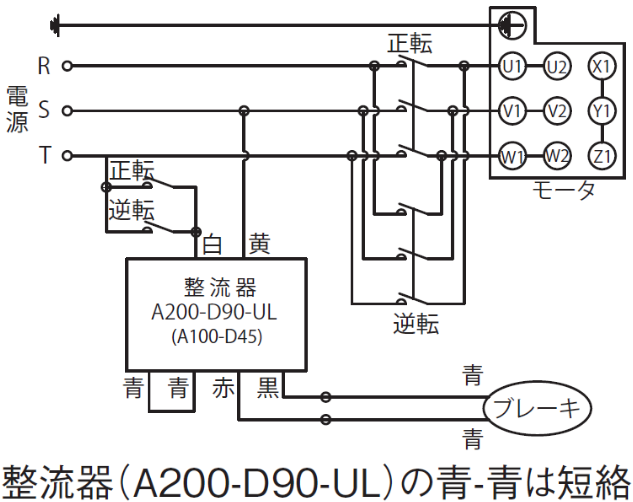

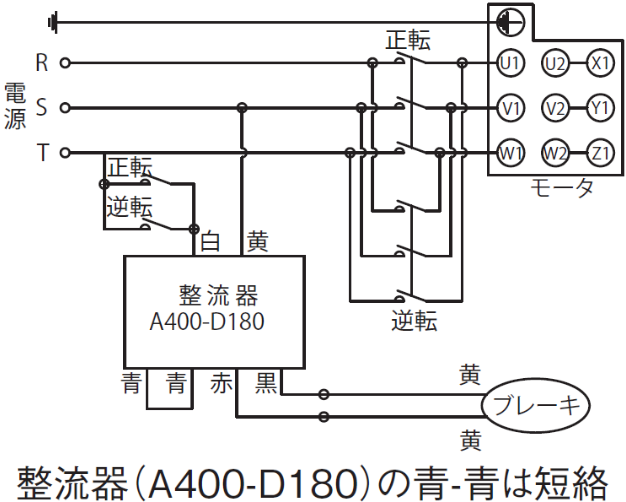

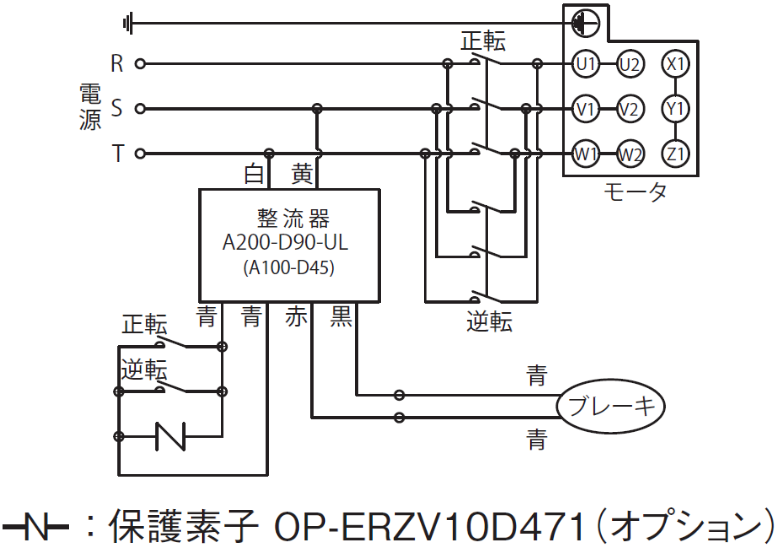

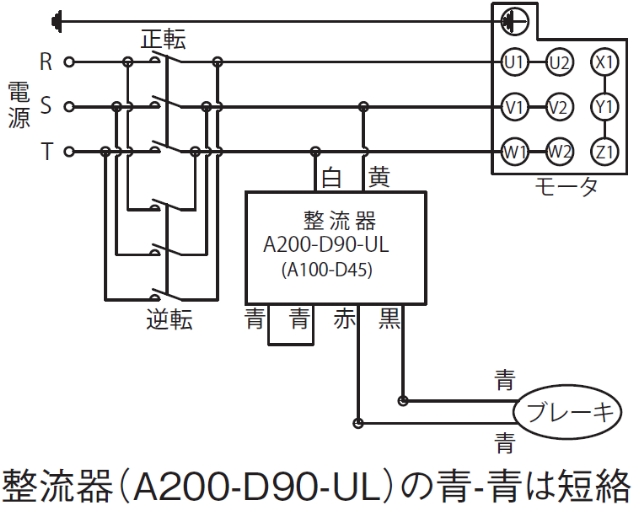

MIDシリーズ（三相）【口出し線 3本リード線】
| 電圧記号 | NN | WN | EN | MA |
| 電圧/周波数 | 200V/50Hz、200V/60Hz、220V/60Hz | 380V/50Hz、400V/50Hz、 400V/60Hz、440V/60Hz | 415V/50Hz、440V/50Hz、 480V/60Hz | 575V/60Hz |
| 交流切り(B) |  |  | - | |
|---|---|---|---|---|
| 交流切り(A) |  |  |  | |

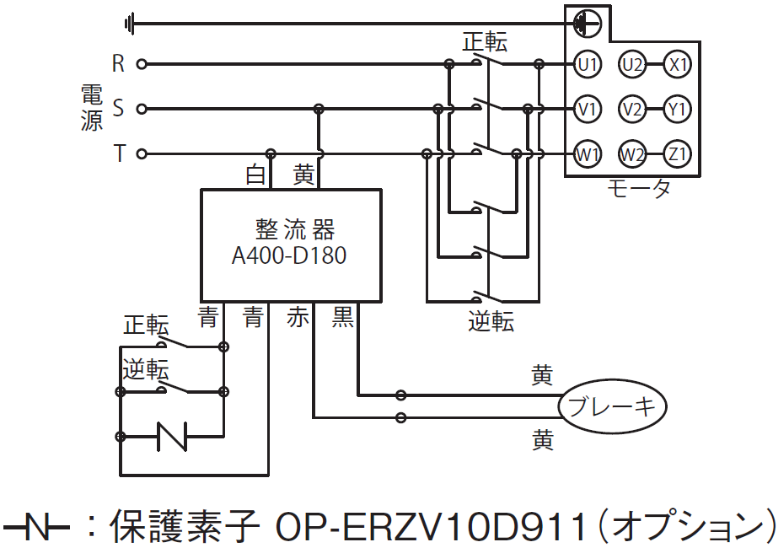

| 直流切り |  |  |  | |
※結線には付属のナットをご使用ください。
MIDシリーズ（三相）【口出し線 6本リード線】
| 電圧記号 | KN(二重電圧) CN(二重電圧) | ||
| 電圧/周波数 | 220V/60Hz、220V/50Hz、230V/50Hz | 3380V/60Hz、380V/50Hz | |
| 交流切り(B) | | | |
|---|---|---|---|
| 交流切り(A) | | | |
| 直流切り | | | |
※結線には付属のナットをご使用ください。
※B1,B2端子はターミナルボックス内にあります。

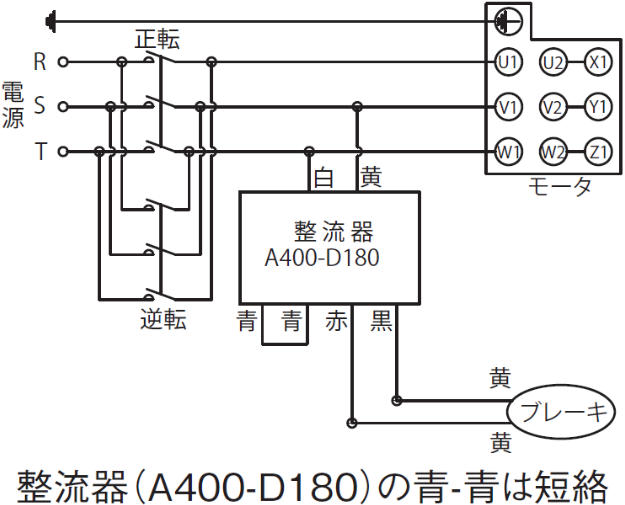

MIDシリーズ（三相）【口出し線 9本リード線】
| 電圧記号 | AN(二重電圧) | ||
| 電圧/周波数 | 208V/60Hz、230V/60Hz | 460V/60Hz、400V/50Hz | |
| 交流切り(B) |  |  | |
|---|---|---|---|
| 交流切り(A) |  |  | |
| 直流切り |  |  | |
※結線には付属のナットと短絡板をご使用ください。
※ブレーキリード線は、ターミナルボックス内に取り入れてありますが、端子台には固定されていません。

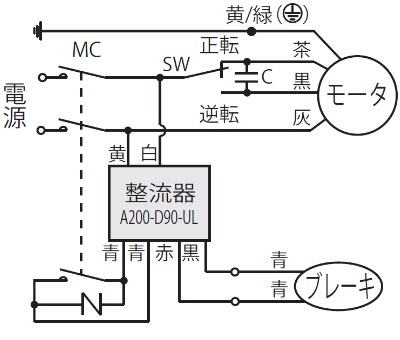

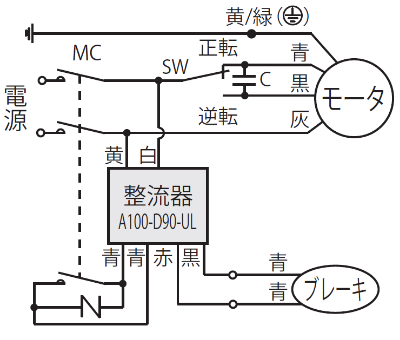

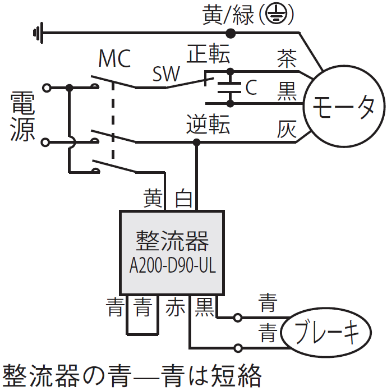

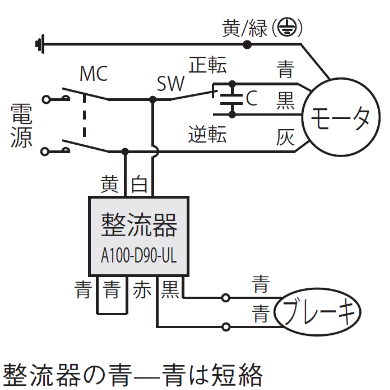

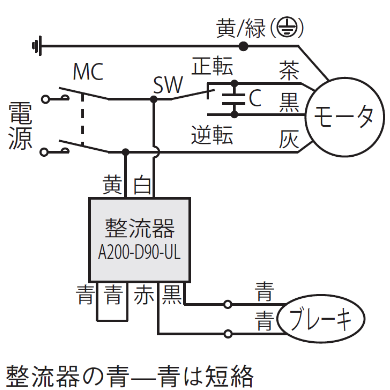

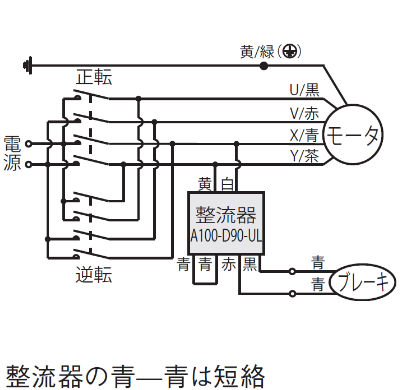

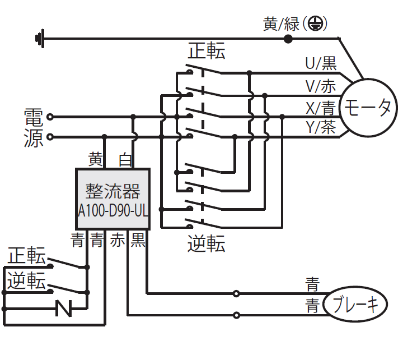

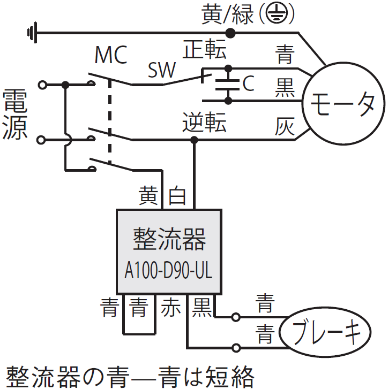

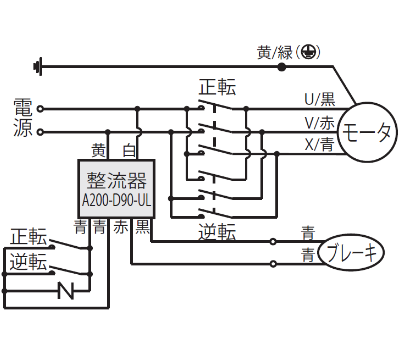

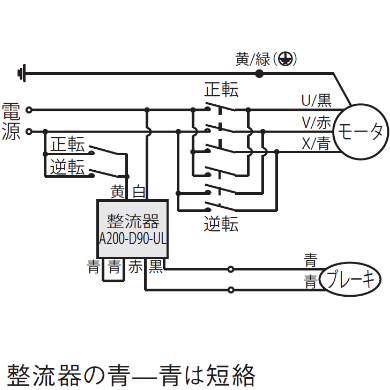

MIDシリーズ（単相）【結線方法】
| 電圧記号 | 標準電圧 | 倍電圧 | ||
| 電圧/周波数 | コンデンサラン ブレーキリード線:青色 0.1kW(H2、F、F3タイプ) | コンデンサ始動 ブレーキリード線:青色 0.1kW(G3タイプ)、0.2kW、0.4kW | コンデンサラン ブレーキリード線:青色 0.1kW(H2、F、F3タイプ) | コンデンサ始動 ブレーキリード線:青色 0.1kW(G3タイプ)、0.2kW、0.4kW |
| 交流切り(B) |  |  |  |  |
|---|---|---|---|---|
| 交流切り(A) |  |  |  |  |
| 直流切り |  |  |  |  |
SW:正逆転切替スイッチ C:コンデンサ MC:電磁接触器 –N–:保護素子(オプション)
