NEXT GTR

NEXT GTR特設サイト

特 長

低騒音

  • 内蔵歯車(ヘリカルギア)は特殊鋼を使用し、高精度加工、浸炭焼入を施し、低騒音化を実現
  • 独自に開発した特殊ブレ-キ構造と制振鋼板ア-マチュアを採用した低騒音ブレ-キ

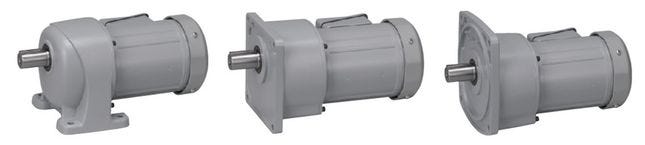

取付3タイプから取付を選べる

  • 床など台座に固定する脚取付型
  • 装置に直付けできるフランジ取付型
  • フランジ面積が小さい小フランジ取付型

インバータセット対応

安川電機製J1000インバータをセット販売
インバータは、ギアモータに合わせパラメータを設定して出荷するため、すぐ使用できます

出力軸 軸端タップ標準

平行軸(G3)タップ標準
軸径(枠番) サイズ×ピッチ×深さ
18 M6×1.0×15L
22 M8×1.25×20L
28 M8×1.25×20L
32 M10×1.5×25L
40 M10×1.5×25L
50 M12×1.75×30L

モータ容量と減速比

モータ容量
減速比
三相 単相
0.1kW 100W 5~1200
0.2kW 200W 5~1200
0.4kW 400W 5~1200
0.75kW 5~450
1.5kW 5~200
2.2kW 5~100

機種構成

※モータ容量0.75kw-2.2kwは高効率IE3ギアモータとなります。

型式

外形図、CADデータはカテゴリー検索あるいは品名検索より指定してダウンロードください。

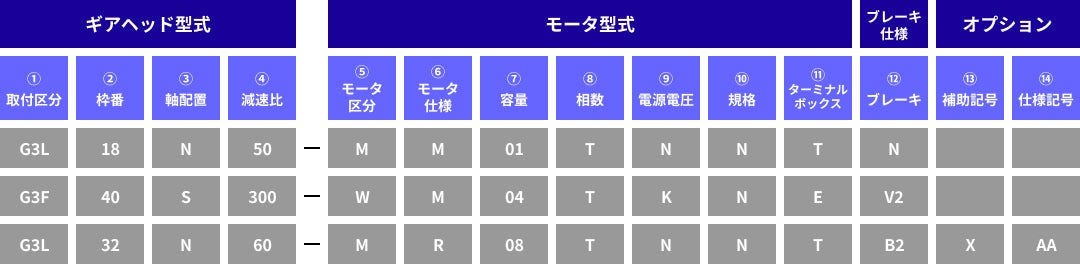

型式の読み方(NEXT GTR 0.1kW~2.2kW)

NEXT GTR型式詳細

型式の読み方(0.1kW~0.4kW)矢印 モータ容量0.75kW~2.2kWの方はこちら

型式
①シリーズ名 G3 : G3シリーズ(平行軸)
②取付・タイプ区分 L : 脚取付
F : フランジ取付
K : 小フランジ取付(18枠~32枠)
③モータ区分 J : ブレーキ手動解放装置付(オプション)
W : 防水モータ付(出力軸材質 SUS420J2)
V : 防水ブレーキモータ付(出力軸 SUS420J2)
G : 屋外モータ付(出力軸材質 S43C)
H : 屋外ブレーキモータ付(出力軸材質 S43C)
E : クラッチ/ブレーキ付
④枠番及び出力軸径 出力軸径(外径)
⑤減速比 5:1/5、1200:1/1200
⑥モータ容量 T010 : 三相0.1kW
T020 : 三相0.2kW
T040 : 三相0.4kW
100 : 単相100W(コンデンサ始動)
200 : 単相200W(コンデンサ始動)
400 : 単相400W(コンデンサ始動)
⑦⑧オプション

空欄:標準電圧 ターミナルボックス無し
三相:200V/50Hz、200V/60Hz、220V/60Hz
単相:100V/50Hz、100V/60Hz

W : 倍電圧 ターミナルボックス無し
三相:380V/50Hz、400V/50Hz、400V/60Hz、440V/60Hz
単相:200V/50Hz、200V/60Hz
P : 倍電圧 ターミナルボックス無し 400Vブレーキ仕様専用
三相:380V/50Hz、400V/50Hz、400V/60Hz、440V/60Hz
※200Vブレーキ仕様の倍電圧は”W”になります。
A : 標準電圧 A型ターミナルボックス付
三相:200V/50Hz、200V/60Hz、220V/60Hz
Z : 標準電圧 Z型ターミナルボックス付(ブレーキ付専用 整流器内蔵型)
三相:200V/50Hz、200V/60Hz、220V/60Hz
※インバータを使用される場合は、必ずご注文時に「交流切り(A)」をご指示ください。
WA : 倍電圧 A型ターミナルボックス付
三相:380V/50Hz、400V/50Hz、400V/60Hz、440V/60Hz
PA : 倍電圧 A型ターミナルボックス付 400Vブレーキ仕様専用
三相:380V/50Hz、400V/50Hz、400V/60Hz、440V/60Hz
※200Vブレーキ仕様の倍電圧は”WA”になります。
WZ : 倍電圧 Z型ターミナルボックス付(ブレーキ付専用 整流器内蔵型)
三相:380V/50Hz、400V/50Hz、400V/60Hz、440V/60Hz
※インバータを使用される場合は、必ずご注文時に「交流切り(A)」をご指示ください。 ブレーキ用電源200Vが別途必要となります。
200Vブレーキ仕様のみです。400Vブレーキ仕様にはつきません。
E : 防水・屋外タイプ専用 E型ターミナルボックス(標準仕様)
A1 : G3シリーズ(0.1kW~0.4kW)のみの特殊仕様
⑨補助記号 空欄 : 標準仕様
X : 特殊仕様追加認識記号
⑩仕様記号

ターミナルボックス位置指示記号
詳細はカタログの指示記号一覧表をご参照ください。

型式の読み方(0.75kW~2.2kW、高効率IE3)矢印 モータ容量0.1kW~0.4kWの方はこちら

型式
①シリーズ名 G3 : G3シリーズ(平行軸)
②取付・タイプ区分 L : 脚取付
F : フランジ取付
K : 小フランジ取付(28枠、32枠のみ)
③枠番及び出力軸径 出力軸(外径)
④出力軸 配置記号 S : SUS420J2
N : S43C
⑤減速比 5:1/5、450:1/450
⑥モータ区分 M : インダクション標準モータ(IP44)
W : インダクション防水モータ(IP65)
E : クラッチ/ブレーキ付
⑦モータ仕様 P : IE3効率(Premium Efficiency)
⑧モータ容量 08 : 三相0.75kW
15 : 三相1.5kW
22 : 三相2.2kW
⑨相数 T : 三相
⑩電源電圧 N : 標準電圧
   3定格 200V/50Hz、200V/60Hz、220V/60Hz
W : 倍電圧
   4定格 380V/50Hz、400V/50Hz、400V/60Hz、440V/60Hz
⑪規格 N : 国内向け・欧州向け(CEマーキング)
J : 規格なし(クラッチ/ブレーキ付)
⑫ターミナルボックス T : T型ターミナルボックス(鋼板)
ブレーキ付の場合、ブレーキリード線はターミナルボックス内に引き込んであります。
E : E型ターミナルボックス(アルミ)
ブレーキ付の場合、ブレーキリード線はターミナルボックス内に引き込んであります。
⑬ブレーキ仕様 N : ブレーキなし
J2 : ブレーキ手動解放装置付(オプション)200Vブレーキ仕様
J4 : ブレーキ手動解放装置付(オプション)400Vブレーキ仕様
V2 : 防水200Vブレーキ仕様
V4 : 防水400Vブレーキ仕様
⑭補助記号 空欄 : 標準仕様
X : 特殊仕様追加認識記号
⑮仕様記号 整流器内蔵 結線指示記号
詳細はカタログの指示記号一覧表をご参照ください。
ターミナルボックス 位置指示記号
詳細はカタログの指示記号一覧表をご参照ください。

型式の読み方 (減速機(両軸型)・指定モータ取付可能型(S型)・安全増防爆形・耐圧防爆形)

型式
①シリーズ名 G3 : G3シリーズ(平行軸)
②取付・タイプ区分 L : 脚取付
F : フランジ取付
K : 小フランジ取付(18枠~32枠)
③モータ区分 空欄 : モータなし(両軸型)
S : 指定モータ取付可能型(S型)
④枠番及び出力軸径 出力軸径
⑤減速比 5:1/5、1200:1/1200
⑥相当容量 010 : 0.1kW相当
020 : 0.2kW相当
040 : 0.4kW相当
075 : 0.75kW相当
150 : 1.5kW相当
220 : 2.2kW相当
⑦⑧オプション 空欄 : 標準仕様
⑨補助記号 空欄 : 標準仕様
X : 特殊仕様追加認識記号
⑩仕様記号 N1 : 安全増防爆形 防爆構造 eG3
N2:耐圧防爆形 防爆構造 d2G4
N3:耐圧防爆形ブレーキ付(ブレーキ手動開放装置付) 防爆構造 d2G4
